La radio-détection par induction des réseaux fait partie des méthodes les plus utilisées pour localiser un ouvrage enterré avant travaux. Elle est rapide, non destructive et redoutablement efficace, à condition de savoir dans quels cas elle donne le meilleur résultat et à quel moment elle doit être relayée par une autre technique.
Entre mode passif, mode actif, pince inductive et raccordement direct, les écarts de fiabilité sont réels sur le terrain. Voici un tour d’horizon concret, pensé pour les maîtres d’ouvrage, bureaux d’études, collectivités et entreprises de travaux publics qui doivent sécuriser un chantier et produire des données exploitables.
Radio-détection par induction des réseaux, guide 2026
Temps de lecture : ~8 min
- Qu’est-ce que la radio-détection par induction des réseaux ?
- Mode passif et mode actif, deux logiques à ne pas confondre
- Dans quels cas la radio-détection par induction est-elle la plus efficace ?
- Les limites de la méthode et le rôle du géoradar
- Les erreurs fréquentes lors d’une détection par induction
- De la détection au plan géoréférencé en classe de précision A
- Combien coûte une prestation de détection de réseaux par induction ?
- Aller plus loin avec la radio-détection par induction des réseaux
- FAQ
Qu’est-ce que la radio-détection par induction des réseaux ?
Principe de la radiodétection par induction
La radiodétection par induction repose sur un principe simple de physique appliquée. Un générateur de signal émet un champ électromagnétique à une fréquence déterminée. Lorsque ce champ rencontre un conducteur métallique enterré, canalisation en fonte, câble cuivre, gaine armée ou grillage avertisseur métallisé, il y induit un courant.

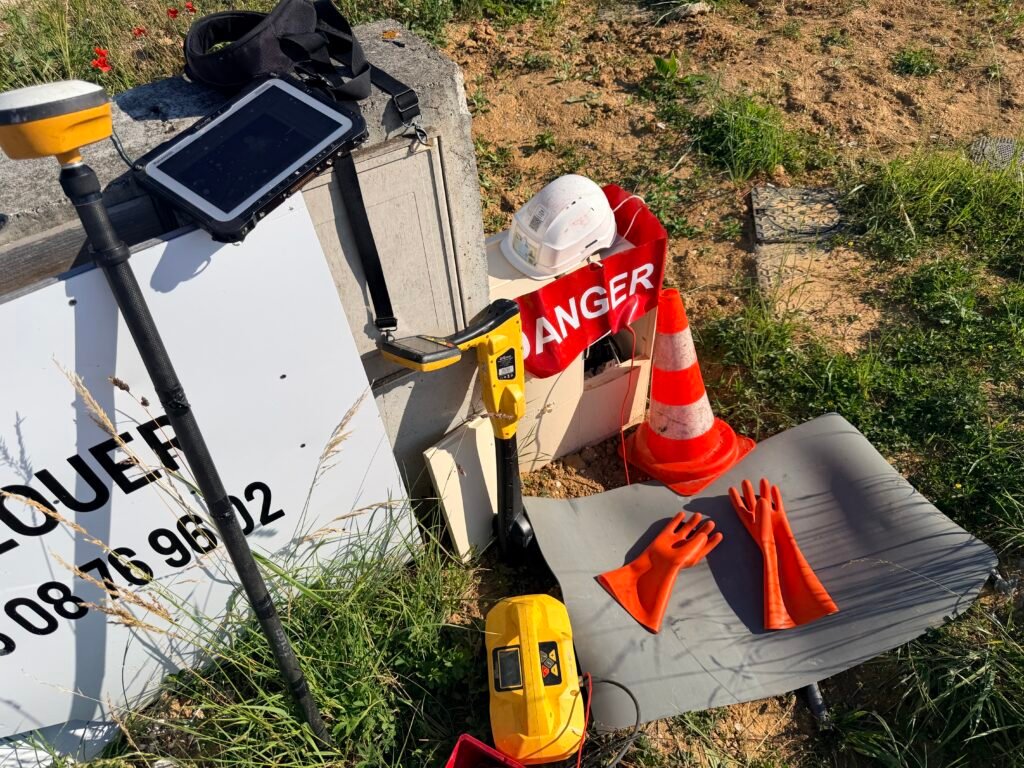

Ce courant crée à son tour un champ mesurable en surface, que l’opérateur suit à l’aide d’un récepteur de radiodétection. En balayant le sol, le technicien matérialise l’axe du réseau conducteur, estime sa profondeur de pose et marque son tracé au sol.
Cette méthode de détection électromagnétique des réseaux est dite non intrusive. Elle ne nécessite ni fouille, ni sondage, ni interruption de service dans la majorité des cas. C’est ce qui explique sa place centrale dans le repérage des réseaux avant travaux, notamment lors des investigations complémentaires menées en amont d’un terrassement, d’une opération de VRD ou d’un projet d’aménagement urbain.
Elle s’inscrit dans la logique du décret DT-DICT et de la norme NF S70-003 relative aux travaux à proximité des réseaux, qui encadrent la prévention des endommagements d’ouvrages enterrés.
Mode passif et mode actif, deux logiques à ne pas confondre
Fonctionnement des modes passif et actif
La détection passive consiste à écouter les champs électromagnétiques déjà présents dans le sol, sans rien émettre. Un câble sous tension rayonne naturellement autour de 50 Hz, et certaines conduites métalliques réémettent des ondes radio basse fréquence captées par le récepteur.
Le mode passif est donc une excellente phase de reconnaissance initiale. Il permet de balayer rapidement une emprise, de repérer des anomalies et de détecter des réseaux qui n’apparaissent pas sur les plans fournis par les exploitants. Sa limite est connue, il ne permet pas d’identifier avec certitude la nature du réseau détecté, ni de garantir qu’un ouvrage hors tension sera vu.

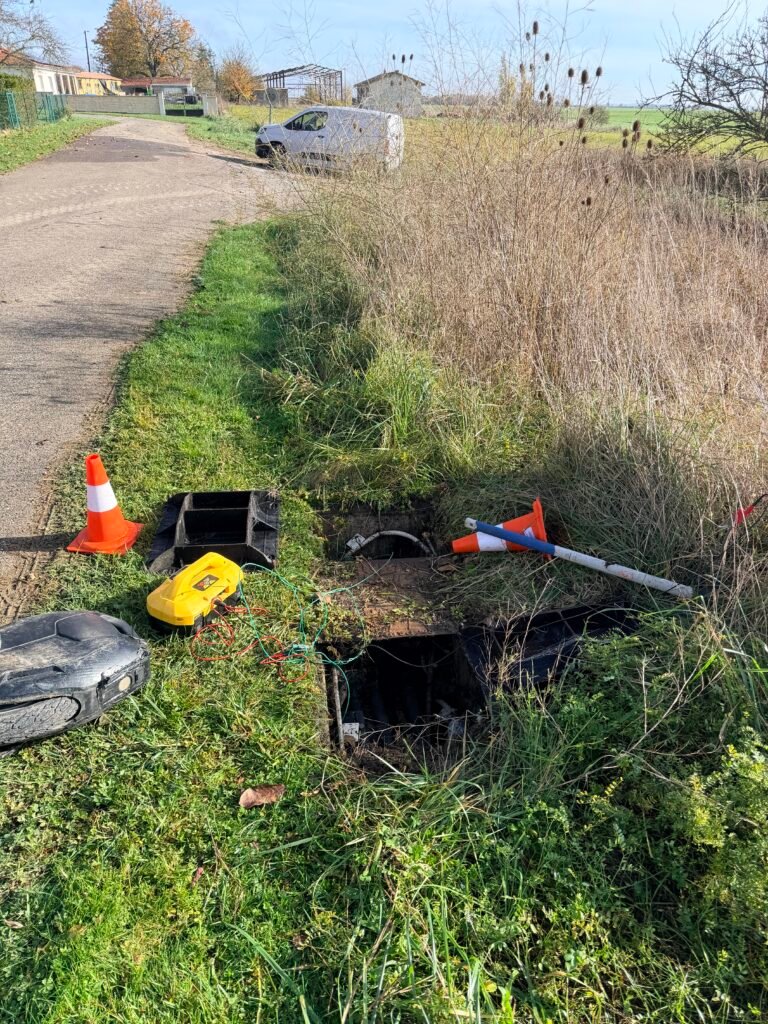

La détection active par induction change de logique. L’opérateur injecte volontairement un signal sur le réseau, soit par induction indirecte en posant le générateur au sol au droit présumé de l’ouvrage, soit par pince inductive autour d’un câble accessible, soit par raccordement direct sur un point métallique du réseau, regard, borne, vanne ou coffret.
Le signal induit est alors parfaitement identifiable, ce qui permet un traçage de réseau continu, plus précis et plus fiable en profondeur. Les documents techniques diffusés dans le cadre de la réforme anti-endommagement rappellent d’ailleurs que, sur certains réseaux électriques, le mode actif avec raccordement direct est requis pour garantir que l’ouvrage identifié est bien celui recherché.
| Mode de détection | Principe | Réseaux concernés | Fiabilité d’identification |
|---|---|---|---|
| Passif | Écoute des champs déjà présents | Câbles sous tension, certaines conduites métalliques | Faible, sert au balayage initial |
| Actif par induction au sol | Bobine d’induction posée en surface | Réseaux conducteurs sans point d’accès | Moyenne, sensible aux réseaux voisins |
| Actif par pince inductive | Signal appliqué autour d’un câble accessible | Câbles électriques, télécom, fibre armée | Bonne, réseau ciblé individuellement |
| Actif par raccordement direct | Connexion physique sur l’ouvrage | Canalisations métalliques, réseaux électriques | Élevée, tracé et profondeur fiabilisés |
Dans quels cas la radio-détection par induction est-elle la plus efficace ?
Applications typiques de la radio-détection par induction
L’induction électromagnétique donne ses meilleurs résultats sur les réseaux conducteurs, ce qui couvre une part importante du sous-sol urbain. Les canalisations d’eau en fonte ou en acier, les conduites de gaz métalliques, les câbles électriques basse et haute tension, les réseaux d’éclairage public, de signalisation et de télécommunication se prêtent parfaitement à cette localisation de réseaux souterrains.

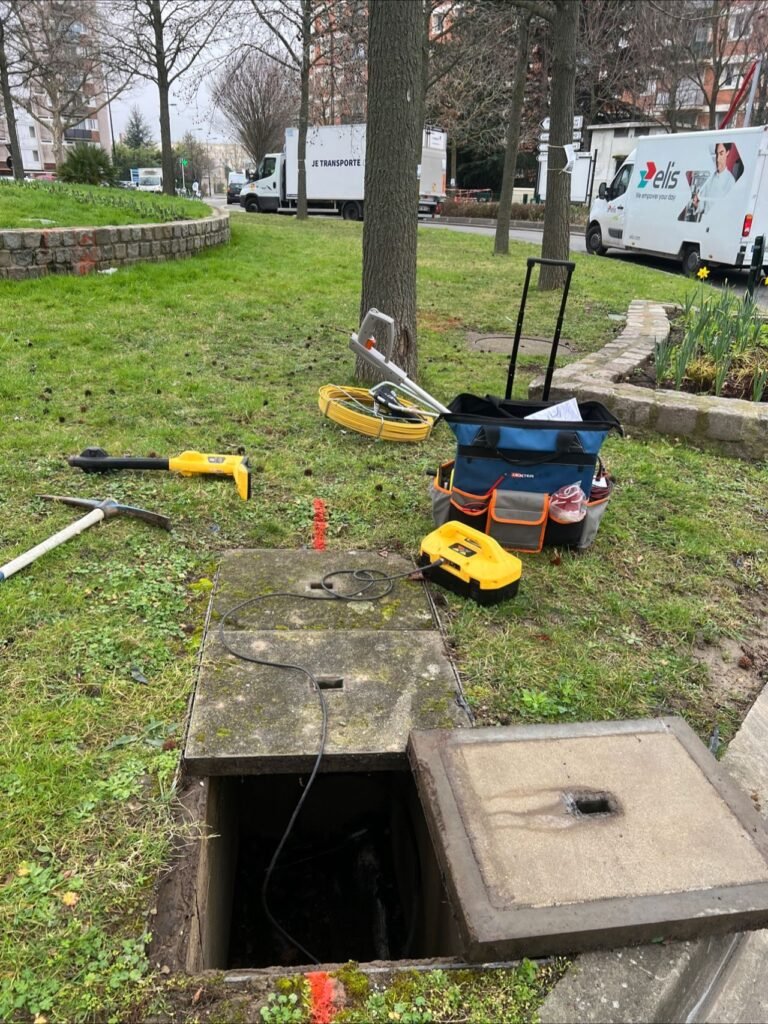

La méthode reste également très performante lorsque le réseau dispose d’un point d’accès en surface, car le raccordement direct permet alors de suivre un ouvrage sur plusieurs centaines de mètres sans ambiguïté.
Elle est aussi particulièrement pertinente dans les contextes où la vitesse d’intervention compte, par exemple lors d’un repérage d’ouvrage enterré en phase de construction, d’une reprise de chantier après découverte d’un réseau non répertorié, ou d’un contrôle avant sondage manuel. Sur les emprises encombrées, un opérateur expérimenté saura séparer les signaux, utiliser plusieurs fréquences d’induction et recouper ses mesures pour éviter les confusions entre réseaux parallèles. C’est cette lecture de terrain, plus que le matériel seul, qui fait la qualité du résultat final.
Bon à savoir
La profondeur annoncée par un détecteur de réseaux de chantier est une estimation calculée à partir du champ mesuré. Elle doit toujours être interprétée au regard du contexte de pose et, lorsque la précision est critique, confirmée par sondage ou par une seconde méthode.
Les limites de la méthode et le rôle du géoradar
La radiodétection par induction ne peut pas détecter ce qui ne conduit pas. Les canalisations en PVC, en polyéthylène, en grès, en amiante ciment ou en béton n’acceptent aucun signal induit. Sauf présence d’un fil traceur ou d’un grillage avertisseur métallique, ces réseaux non conducteurs restent invisibles pour un radiodétecteur. Il en va de même pour les ouvrages abandonnés, isolés électriquement, ou trop profonds pour que le signal remonte en surface sans atténuation excessive.
C’est précisément là que le géoradar pour réseaux enterrés prend le relais. Le principe change, il ne s’agit plus d’écouter un conducteur mais d’envoyer des impulsions électromagnétiques dans le sol et d’analyser les échos renvoyés par les interfaces rencontrées. Le géoradar détecte donc un contraste de matière, ce qui lui permet de repérer une canalisation plastique, une conduite béton, un fourreau vide ou une structure maçonnée. Ses performances dépendent en revanche fortement de la nature du terrain, un sol argileux ou très humide limitant la profondeur d’investigation.
La bonne pratique consiste donc à combiner les deux approches dans une séquence cohérente, balayage passif d’abord, détection active par induction ensuite sur les réseaux conducteurs, puis passage au géoradar sur les zones où subsistent des doutes ou des réseaux non conducteurs attendus. Cette complémentarité est la condition pour produire une cartographie des réseaux enterrés réellement exhaustive, et non une simple photographie partielle du sous-sol. Nos interventions de détection des réseaux enterrés s’appuient sur cette logique combinée.
Les erreurs fréquentes lors d’une détection par induction
Sur le terrain, les écarts de résultat proviennent rarement du matériel et souvent de la méthode. Voici les pièges les plus courants observés sur les chantiers de travaux à proximité des réseaux.
- Positionner le générateur trop près du récepteur, ce qui provoque un couplage direct et un signal parasite interprété à tort comme un réseau.
- Travailler sur une seule fréquence d’induction, alors que le changement de fréquence permet souvent de séparer deux réseaux voisins ou de mieux suivre un ouvrage profond.
- Négliger la migration du signal vers des réseaux adjacents, un phénomène fréquent en tranchée commune qui déplace le tracé apparent de plusieurs dizaines de centimètres.
- Marquer un tracé sans le rattacher à un système de coordonnées, ce qui rend l’information inutilisable dès que les marquages au sol disparaissent.
Ce dernier point est capital. Une détection non géoréférencée perd sa valeur en quelques jours de chantier, alors qu’un relevé topographique rattaché au système national reste exploitable des années plus tard dans un SIG, un plan de récolement ou un dossier d’ouvrage exécuté.
De la détection au plan géoréférencé en classe de précision A
La détection n’est qu’une étape. La valeur réelle pour un maître d’ouvrage se situe dans la donnée livrée, exploitable en CAO, en SIG ou dans une maquette numérique. Chaque point détecté est repris par nos équipes en relevé topographique, rattaché au système de coordonnées légal, puis intégré au plan avec l’indication de la classe de précision atteinte.
La classe de précision A, la plus exigeante au sens de la réglementation anti-endommagement, conditionne la validité des investigations complémentaires et l’alimentation des fonds de plan de type PCRS.
Cette continuité entre acquisition et restitution est au cœur de notre approche. Le même savoir-faire topographique qui géoréférence un réseau détecté sert aussi à caler un nuage de points issu d’un scanner LiDAR, pour superposer réseaux enterrés, voirie existante et bâti dans un environnement 3D cohérent. Nos prestations de géoréférencement et notre acquisition 3D par scanner LiDAR s’inscrivent dans cette même logique.
Important
Une investigation complémentaire ne se limite pas au marquage au sol, elle doit être restituée sous forme de plan géoréférencé mentionnant la classe de précision obtenue pour chaque tronçon, faute de quoi elle ne remplit pas son rôle réglementaire.
Combien coûte une prestation de détection de réseaux par induction ?
Il n’existe pas de tarif unique, car le coût dépend du linéaire à traiter, du nombre de réseaux présents, de l’accessibilité du site, des contraintes de circulation et du niveau de précision exigé. Une reconnaissance sur une emprise dégagée n’a pas le même contenu qu’une investigation complémentaire en centre urbain dense, avec passage au géoradar, relevé topographique et restitution en classe A.
Le bon réflexe consiste à cadrer précisément votre demande, plans existants disponibles, emprise du projet, nature des travaux et format de livrable attendu. C’est sur cette base que nous établissons une proposition adaptée, sans surdimensionner ni sous-estimer l’intervention. Vous pouvez nous transmettre votre projet via notre page de contact géomètre.
Aller plus loin avec la radio-détection par induction des réseaux
La radio-détection par induction reste la méthode de référence pour localiser rapidement et sûrement les réseaux conducteurs enterrés, surtout lorsqu’un raccordement direct ou une pince inductive permet de cibler l’ouvrage. Elle n’est cependant jamais suffisante à elle seule sur un site réel, où cohabitent canalisations plastiques, conduites béton et fourreaux abandonnés.
C’est la combinaison raisonnée de la détection électromagnétique, du géoradar et du géoréférencement topographique qui produit une donnée fiable, durable et directement exploitable pour sécuriser vos travaux et alimenter vos plans de récolement.
FAQ
Un réseau hors tension peut-il être détecté par induction ?
Oui, à condition qu’il soit conducteur. Un câble hors tension n’émet plus de signal exploitable en mode passif, mais il peut parfaitement être tracé en mode actif, par induction au sol, par pince inductive ou par raccordement direct sur un point métallique accessible.
Quelle est l’influence du type de sol sur la détection ?
Elle est limitée pour la radiodétection par induction, qui dépend surtout de la continuité du conducteur et de la profondeur de pose. Elle est en revanche déterminante pour le géoradar, dont la pénétration diminue nettement dans les sols argileux, salins ou saturés en eau.
Un fil traceur suffit-il pour détecter une canalisation en polyéthylène ?
Oui dans la plupart des cas, car le fil traceur rétablit la continuité conductrice nécessaire à l’induction. Encore faut-il qu’il soit intact, correctement raccordé et accessible, ce qui n’est pas systématique sur les réseaux anciens ou repris par tronçons.
La détection remplace-t-elle la déclaration de travaux ?
Non. Les déclarations de type DT et DICT restent une obligation préalable et permettent d’obtenir les plans des exploitants. La détection vient compléter ces informations sur le terrain, notamment lorsque les classes de précision annoncées sont insuffisantes pour engager des travaux.
À quel moment du projet faut-il lancer la détection ?
Le plus tôt possible, idéalement en phase études. Une localisation des canalisations enterrées connue avant la conception permet d’adapter les tracés, d’anticiper les dévoiements et d’éviter des reprises coûteuses en phase travaux.
