Sur un chantier, ce qui se trouve sous la surface représente souvent le principal facteur de risque et d’aléa budgétaire. Le géoradar, principe de fonctionnement compris, est régulièrement présenté comme la réponse universelle à cette incertitude, alors qu’il s’agit d’une méthode géophysique avec un domaine de validité précis.
Comprendre le géoradar, principe de fonctionnement compris, c’est savoir ce que vous pouvez réellement lui demander, dans quelles conditions de sol il donne son meilleur rendement, et à quel moment il doit être associé à d’autres techniques. Cet article vulgarise la physique de l’appareil, ses capacités, ses limites, et son intégration dans une chaîne complète d’acquisition et de géoréférencement de données terrain.
Géoradar, principe de fonctionnement et limites 2026
Temps de lecture : ~9 min
- Le géoradar, principe de fonctionnement et vocabulaire de base
- Comment fonctionne un géoradar étape par étape sur le terrain
- Fréquence d’antenne, profondeur d’investigation et résolution
- Ce que le géoradar détecte, et ce qu’il détecte mal
- Géoradar et détection électromagnétique, deux méthodes qui se complètent
- Du radargramme au plan exploitable, la question du géoréférencement
- Les applications en génie civil au delà des réseaux
- Aller plus loin avec le géoradar
- Foire aux questions sur le géoradar
Le géoradar, principe de fonctionnement et vocabulaire de base
Principe physique du géoradar
Le radar à pénétration de sol, aussi appelé GPR pour ground penetrating radar, est un instrument de prospection électromagnétique du sous-sol. Son fonctionnement repose sur le même raisonnement qu’un radar classique ou qu’un sonar, transposé aux matériaux du génie civil. Une antenne d’émission envoie une impulsion électromagnétique haute fréquence dans le sol ou dans le béton, cette onde se propage, rencontre des interfaces entre milieux de propriétés différentes, et une partie de son énergie revient vers la surface où elle est captée par une antenne de réception.
Permittivité, conductivité et atténuation du signal
Deux grandeurs physiques gouvernent tout le reste. La permittivité diélectrique conditionne la vitesse de propagation des ondes dans le milieu et le contraste d’impédance aux interfaces, donc l’amplitude de l’écho renvoyé. La conductivité électrique, elle, contrôle l’atténuation du signal, c’est-à-dire la vitesse à laquelle l’énergie se dissipe en profondeur. Un matériau très conducteur, comme une argile humide ou un sol saturé en sels, absorbe l’onde et réduit fortement la profondeur d’investigation. Cette double dépendance explique pourquoi un même appareil peut donner des résultats excellents sur un sol sableux sec et beaucoup plus modestes sur un remblai argileux gorgé d’eau.
Il faut enfin distinguer les technologies. Le matériel utilisé en détection de réseaux et en auscultation d’ouvrages est très majoritairement un géoradar impulsionnel, qui émet des impulsions de quelques nanosecondes à quelques dizaines de nanosecondes selon les références techniques du domaine. D’autres architectures, à signaux modulés en fréquence, existent mais restent marginales dans la pratique quotidienne du BTP.
Comment fonctionne un géoradar étape par étape sur le terrain

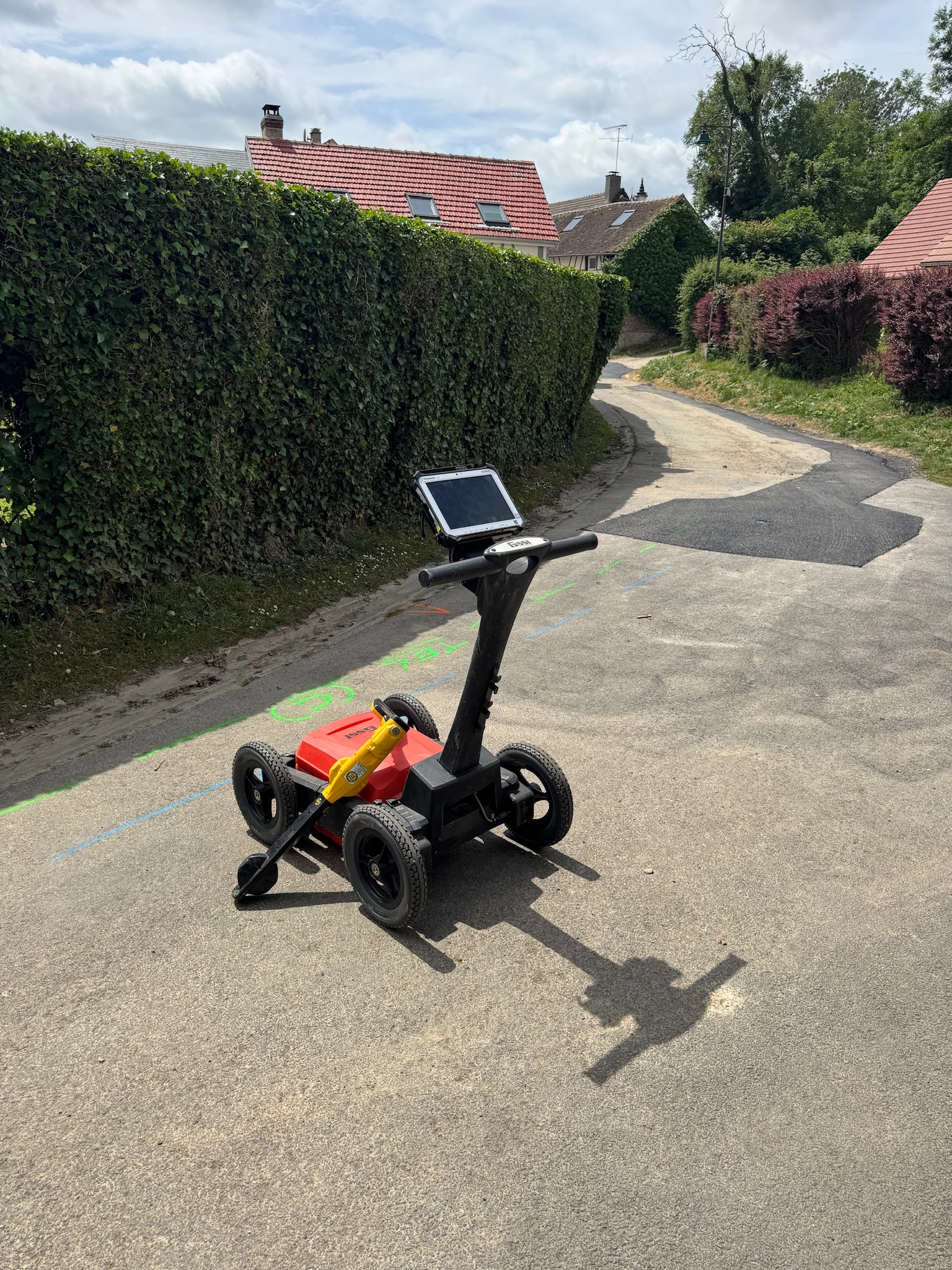

La question revient systématiquement en réunion de chantier. Comment fonctionne un géoradar, concrètement, entre le moment où l’opérateur pose l’antenne au sol et celui où un plan arrive dans le bureau d’études ? Le déroulé se décompose en six temps qui s’enchaînent en continu pendant la mesure.
Étapes d’acquisition sur le terrain
- L’antenne d’émission génère une impulsion électromagnétique très courte, dans une gamme de fréquences allant, tous usages confondus, de la dizaine de mégahertz à environ 2 à 3 gigahertz.
- L’onde se propage dans le milieu, sa vitesse dépendant de la teneur en eau et de la nature minéralogique des matériaux traversés.
- À chaque interface entre deux milieux de propriétés électriques contrastées, l’énergie se partage entre réflexion, réfraction et diffraction.
- L’antenne de réception enregistre les échos retour en mesurant leur amplitude et leur temps de trajet, converti en profondeur une fois la vitesse calibrée.

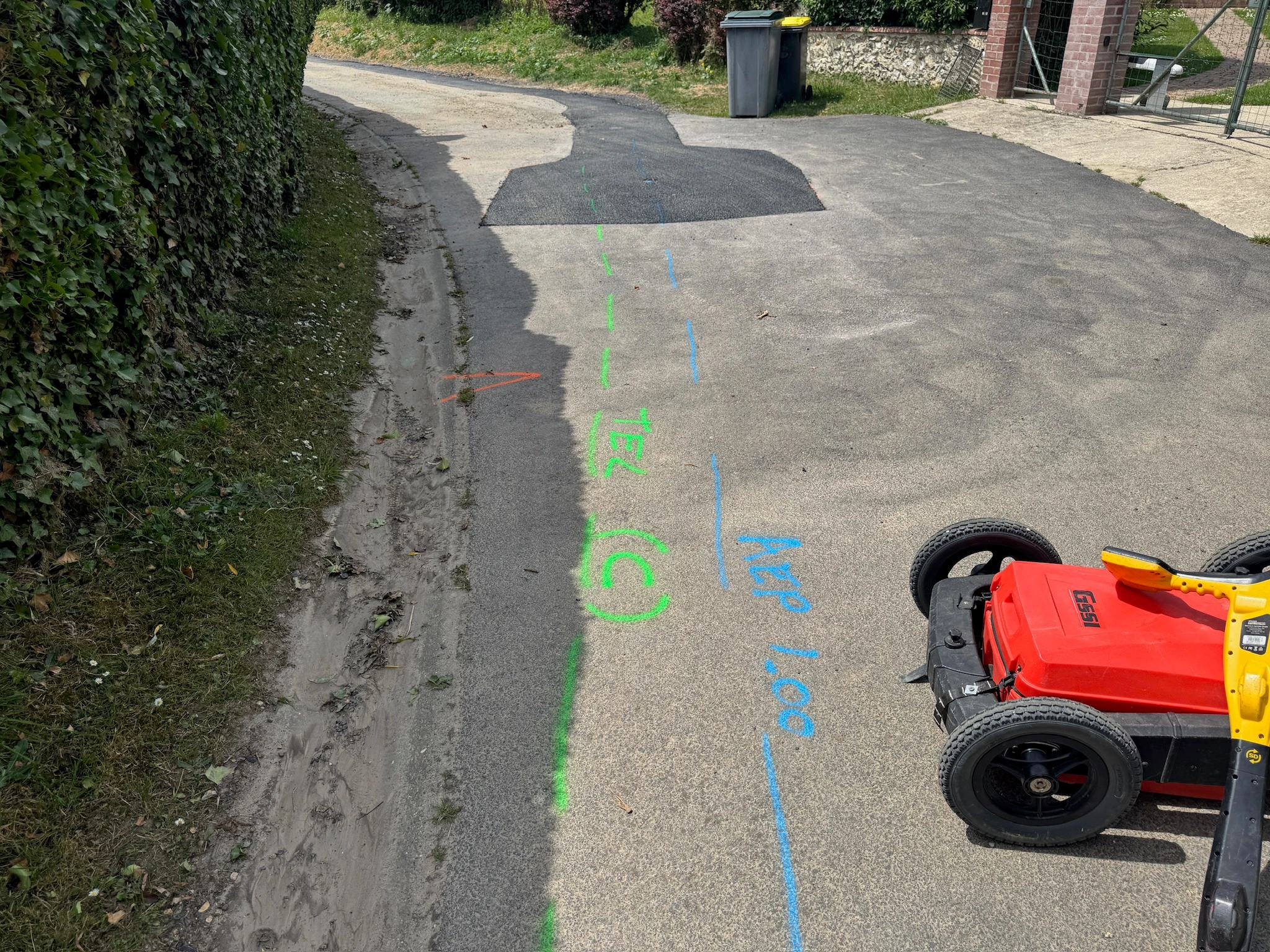

- Le déplacement de l’antenne le long d’un profil produit une trace par position, et l’empilement de ces traces forme un radargramme.
- Les données subissent un traitement du signal, filtrage, gains, migration, avant l’interprétation proprement dite.
Cette interprétation est le cœur du métier. Un radargramme n’est pas une photographie du sous-sol, c’est une image du temps de retour des ondes qui demande une lecture experte. Une canalisation croisée perpendiculairement au profil ne se lit pas comme un tuyau, mais comme une hyperbole de diffraction dont la forme renseigne sur la profondeur et sur la vitesse dans le terrain. Les couches de chaussée apparaissent sous forme de réflecteurs continus, tandis qu’une cavité ou une zone décomprimée se traduit par une anomalie souterraine caractéristique, souvent accompagnée d’une inversion de phase du signal. Maîtriser cette lecture suppose une expérience de terrain et une bonne connaissance du contexte géologique et du bâti local.
Bon à savoir
Le géoradar est une méthode non destructive, ou CND, au sens strict. Aucun sondage, aucun carottage et aucune ouverture de tranchée ne sont nécessaires pour obtenir une première image du sous-sol, ce qui en fait un outil de reconnaissance particulièrement adapté aux voiries en service et aux sites sensibles.
Fréquence d’antenne, profondeur d’investigation et résolution
Compromis entre fréquence, profondeur et résolution
Le choix de la fréquence d’antenne constitue l’arbitrage majeur de toute intervention. Les basses fréquences pénètrent plus profondément mais restituent des détails plus grossiers. Les hautes fréquences offrent une résolution fine mais s’atténuent rapidement. Il n’existe donc pas d’antenne universelle, seulement une antenne adaptée à un objectif de recherche donné. En génie civil, la littérature technique situe généralement la plage utile d’investigation entre la surface et une dizaine de mètres, avec une résolution suffisante pour les réseaux enterrés, les fondations superficielles et les dalles.
| Gamme de fréquence | Profondeur indicative | Résolution | Usage typique |
|---|---|---|---|
| Basse, environ 100 à 250 MHz | Plusieurs mètres | Faible, objets volumineux | Cavités, stratigraphie, substratum, gros collecteurs |
| Moyenne, environ 250 à 500 MHz | De l’ordre de 1 à 3 m | Intermédiaire | Détection de réseaux enterrés en voirie et en terrain naturel |
| Haute, environ 800 MHz à 1,5 GHz | Moins de 1 m | Bonne | Branchements superficiels, couches de chaussée |
| Très haute, au delà de 1,5 GHz | Quelques dizaines de centimètres | Très fine | Béton, armatures, enrobage, repérage avant carottage |
En pratique, une intervention sérieuse mobilise souvent plusieurs antennes ou un système multifréquence sur une même emprise, afin de croiser une vision profonde et une vision détaillée de la proche surface. C’est ce couple géoradar profondeur et géoradar résolution qui détermine la qualité du livrable final bien plus que la marque de l’équipement.
Ce que le géoradar détecte, et ce qu’il détecte mal
La force du radar à pénétration de sol pour la détection de réseaux enterrés tient à son indifférence à la nature du matériau. Contrairement à la radiodétection, il ne nécessite pas que la canalisation soit métallique ou conductrice. Il repère aussi bien une conduite en fonte qu’un tuyau en PVC, une gaine en PEHD, un drain, un fourreau vide ou un massif béton, dès lors que le contraste de permittivité avec le terrain encaissant est suffisant. C’est également l’outil de référence pour l’inspection du béton, avec la localisation des armatures, la mesure d’enrobage et la détection de vides et cavités avant perçage ou carottage.
Ses limites sont tout aussi réelles. Dans les sols argileux, les remblais fins ou les terrains saturés en eau, la conductivité élevée provoque une atténuation du signal qui peut réduire la profondeur utile à quelques dizaines de centimètres. Une nappe superficielle, une chaussée très humide ou des sols salins dégradent fortement le rendement. Un réseau situé sous une dalle ferraillée dense est masqué par les armatures qui réfléchissent l’essentiel de l’énergie. Enfin, une canalisation en plastique de petit diamètre, vide et posée dans un remblai de même nature que son environnement immédiat, peut n’offrir aucun contraste exploitable. Le géoradar ne détecte donc pas tous les types de canalisations dans toutes les configurations, et affirmer le contraire serait trompeur.
Important
Un résultat géoradar sans indication de profondeur maximale investiguée ni de conditions de sol rencontrées n’a que peu de valeur technique. La mention des limites de la détection fait partie intégrante du rapport d’investigation.
Géoradar et détection électromagnétique, deux méthodes qui se complètent
La différence entre géoradar et méthode de détection électromagnétique est simple à formuler. La détection électromagnétique, ou radiodétection, suit un signal injecté ou rayonné par un conducteur métallique et donne un tracé fiable, continu et précis en planimétrie, mais uniquement pour les réseaux conducteurs ou équipés d’une aiguille détectable. Le géoradar, lui, image un volume de terrain sans discrimination de matériau, avec une lecture plus interprétative. L’un excelle sur le cuivre, la fonte et l’acier, l’autre ouvre la voie aux réseaux non conducteurs et aux ouvrages enterrés non repérés.
C’est précisément pourquoi les interventions combinent systématiquement plusieurs méthodes, avec un recours aux sondes et aux techniques d’auscultation lorsque la configuration l’exige. Cette approche multi méthodes est d’ailleurs la seule qui permette d’atteindre et de justifier les exigences de précision de la classe A dans le cadre de la réforme anti endommagement et des procédures DT et DICT. Les prestations de détection des réseaux enterrés et le contexte réglementaire des investigations complémentaires guident le choix des techniques employées sur chaque emprise.
Du radargramme au plan exploitable, la question du géoréférencement

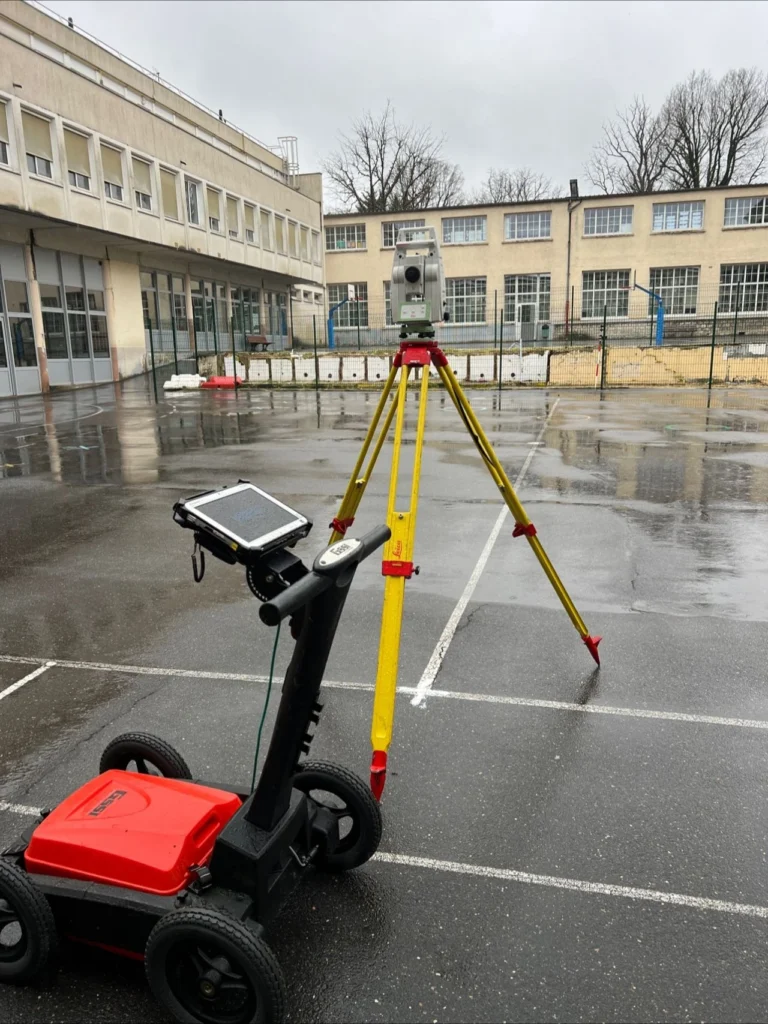

Une détection non rattachée ne vaut rien une fois l’opérateur reparti du site. Le véritable livrable n’est pas le radargramme, c’est la donnée géoréférencée en coordonnées et en altimétrie, exploitable dans un SIG, dans un outil de CAO et DAO ou dans une maquette. Chaque profil radar est donc rattaché au système de référence légal par un levé topographique, ce qui permet de restituer un plan de récolement cartographique conforme, alimentant les fonds de plan à grande échelle attendus dans le cadre du PCRS. L’approche du géoréférencement est présentée en détail sur le site.
Cette logique est exactement la même que celle qui structure l’activité d’acquisition 3D. Le scanner LiDAR produit un nuage de points de la surface, le géoradar image ce qui se trouve en dessous, et la topographie fait le lien entre les deux en les ramenant dans un référentiel commun. Un ouvrage peut ainsi être documenté de façon continue, des réseaux enterrés jusqu’aux façades et aux volumes intérieurs, pour alimenter un projet Scan to BIM, un jumeau numérique ou une visite virtuelle. Les prestations d’acquisition 3D par scanner LiDAR sont décrites sur le site.
Les applications en génie civil au delà des réseaux
Le géoradar en génie civil ne se limite pas à la localisation de canalisations. L’auscultation de chaussée permet de mesurer les épaisseurs des couches de roulement et d’assise sur de longs linéaires, de repérer les zones de décollement et les secteurs affaiblis avant une campagne de travaux. Sur les ouvrages d’art, il contribue au diagnostic des dalles, des tabliers et des tunnels sans prélèvement destructif. En reconnaissance de proche surface, il aide à identifier des interfaces géologiques, des vides et cavités ou des zones de dissolution qui pèsent sur le dimensionnement des fondations. Dans tous ces cas, le caractère non destructif de la méthode et la rapidité d’acquisition en font un outil de décision précieux en amont d’investigations plus lourdes.
Aller plus loin avec le géoradar
Le géoradar est un outil puissant à condition d’être employé pour ce qu’il est, une méthode d’imagerie électromagnétique du sous-sol dont la performance dépend du terrain, de la fréquence d’antenne retenue et surtout de l’expérience de celui qui interprète les données. Comprendre son principe de fonctionnement permet de formuler une demande précise, de lire un rapport d’investigation avec un regard critique et d’anticiper les cas où d’autres techniques devront prendre le relais.
C’est cette lecture combinée, détection, topographie, géoréférencement et acquisition 3D, qui transforme une mesure de terrain en donnée fiable et durable. Pour échanger sur un projet ou obtenir un devis, il est possible de contacter l’équipe de géomètres.
Géoradar : l’essentiel à retenir
Employé dans son domaine de validité, avec une fréquence d’antenne adaptée, un géoréférencement rigoureux et une interprétation expérimentée, le géoradar réduit fortement l’incertitude liée au sous-sol sans recourir à des investigations destructives.
Associé aux autres méthodes de détection, à la topographie et à l’acquisition 3D, il devient un maillon fiable de la chaîne de données du chantier, au service de la sécurité, de la maîtrise des coûts et de la qualité des projets.
Foire aux questions sur le géoradar
Le géoradar fonctionne-t-il sous la pluie ou sur un sol gelé ?
Une pluie fine n’empêche pas l’acquisition, mais l’eau accumulée en surface augmente l’atténuation et dégrade la profondeur utile. Un sol gelé se comporte au contraire souvent bien, la glace étant moins conductrice que l’eau libre. Dans tous les cas, les conditions météorologiques du jour sont consignées car elles influent sur l’interprétation.
Le géoradar présente-t-il un risque pour les personnes ou les installations ?
La puissance rayonnée par un géoradar impulsionnel est très faible et l’émission est dirigée vers le sol. La méthode n’implique aucun rayonnement ionisant, contrairement à la radiographie industrielle, et ne perturbe pas le fonctionnement des réseaux en service.
Faut-il neutraliser la circulation pour une auscultation de chaussée ?
Cela dépend du système employé. Les antennes tractées ou montées sur véhicule permettent des acquisitions à vitesse de circulation sur certains linéaires, tandis qu’un travail au chariot sur une maille serrée nécessite un balisage et une gestion de la circulation adaptée au site.
Quelle préparation attendez-vous du maître d’ouvrage avant une intervention ?
La transmission des plans existants, même approximatifs, des récépissés de DT et DICT et des contraintes d’accès permet d’orienter le choix des antennes et de densifier les profils là où le risque est le plus élevé. Un site dégagé et accessible améliore nettement la qualité de la couverture.
Les données issues d’une campagne géoradar sont-elles réutilisables dans un SIG ou une maquette BIM ?
Oui, dès lors que les profils sont géoréférencés. Les objets détectés sont restitués avec leurs coordonnées et leur profondeur dans les formats attendus par les outils de CAO et DAO ou par une plateforme SIG, et peuvent être intégrés à une maquette numérique aux côtés des données de surface issues d’un relevé LiDAR.
