Une fouille ouverte ne reste jamais ouverte longtemps. Entre la pose d’un réseau souterrain et son remblaiement, il existe une fenêtre de quelques heures, parfois de quelques dizaines de minutes, pendant laquelle la position réelle de l’ouvrage peut encore être mesurée avec certitude. Passé ce moment, toute localisation redevient une reconstitution approximative. Cette fenêtre est au cœur du fond de fouille relevé classe A.
Le fond de fouille relevé classe A répond exactement à cet enjeu : mesurer l’ouvrage à nu, en planimétrie et en altimétrie, pour produire un plan opposable et conforme à la réforme anti-endommagement. Nous détaillons ici la méthode, les tolérances et les livrables attendus en 2026.
Fond de fouille relevé classe A, mode d’emploi 2026
Temps de lecture : ~9 min
- Le fond de fouille, dernière fenêtre pour localiser un réseau souterrain
- Classe A de sol ou classe A de précision, une confusion à lever
- Quand intervenir, la fenêtre critique avant remblaiement
- Fond de fouille relevé classe A, la méthode sur fouille ouverte
- Fond de fouille conforme DTU, tolérance altimétrique et portance
- Du relevé au plan de récolement, puis au SIG
- Pourquoi mobiliser un géomètre topographe équipé
- Aller plus loin avec le géoréférencement réseau enterré classe A
- Questions fréquentes sur le fond de fouille relevé classe A
Le fond de fouille, dernière fenêtre pour localiser un réseau souterrain
Le fond de fouille désigne le niveau le plus bas atteint par l’excavation, celui sur lequel repose le béton de fondation, le lit de pose d’une canalisation ou la couche de fond de forme. C’est aussi, sur un chantier de réseaux, le seul instant où l’ouvrage enterré est physiquement visible et accessible à la mesure. Tant que la fouille est ouverte, un relevé topographique fond de fouille permet de fixer la génératrice supérieure de la canalisation, son axe, ses changements de direction, ses branchements et ses protections mécaniques.

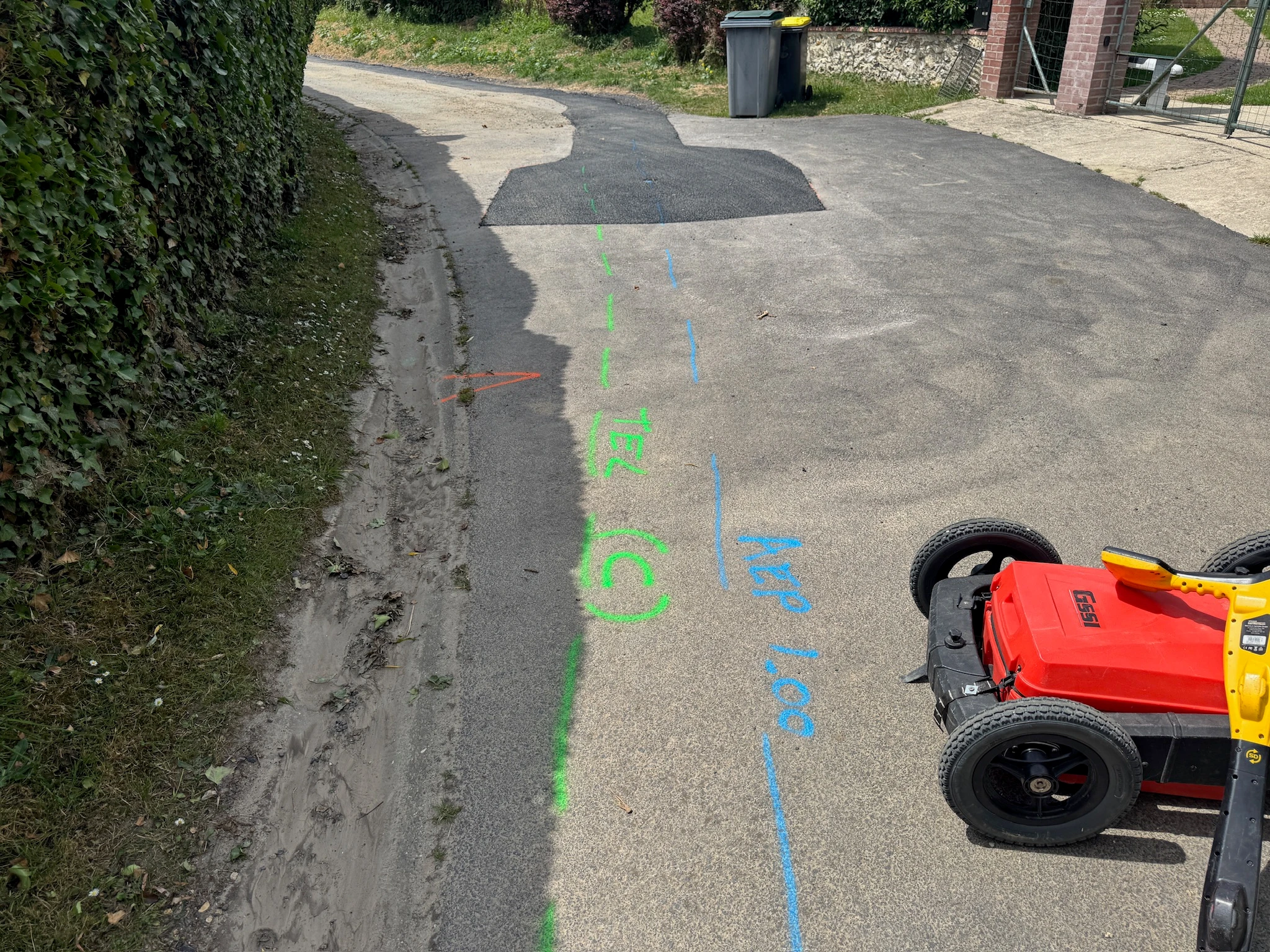

Dès le remblaiement, l’information disparaît. Il ne reste que la détection indirecte, radio-détection, géoradar ou sondes, dont la performance dépend du matériau, de la profondeur et de la nature du sol. Cette détection reste indispensable pour les investigations complémentaires sur des ouvrages existants, mais elle ne remplace jamais un levé de réseaux sur fouille ouverte. C’est pour cette raison que le relevé avant remblaiement constitue un point de passage obligé dans la chaîne de production des données patrimoniales, du plan de récolement jusqu’à l’alimentation du SIG (Système d’Information Géographique) du maître d’ouvrage.
Classe A de sol ou classe A de précision, une confusion à lever
Le mot classe A désigne deux notions très différentes selon le document technique consulté. Dans le domaine des terrassements, les classifications de sols issues du GTR (Guide des Terrassements Routiers) ou des supports de formation du bâtiment rangent les terrains par nature, les sols fins d’un côté, les matériaux graveleux ou compacts de l’autre. Cette classe sert à choisir un mode d’extraction, un blindage, une pente de talus ou une technique de compactage.
Dans le domaine des réseaux, la classe A est une classe de précision relevé réseau, et non une caractéristique du terrain. Le guide d’application de la réglementation réseaux et canalisations publié par l’INERIS, dans le prolongement de l’arrêté du 15 février 2012, fixe l’incertitude de localisation classe A à 40 cm maximum pour un ouvrage rigide et 50 cm maximum pour un ouvrage flexible. Quand un maître d’ouvrage demande une précision classe A localisation ouvrage, il parle donc de la qualité géométrique de la donnée produite, jamais de la portance du sol.
| Classe de précision | Incertitude maximale de localisation | Condition d’obtention typique |
|---|---|---|
| Classe A | 40 cm pour un ouvrage rigide, 50 cm pour un ouvrage flexible | Levé géoréférencé sur fouille ouverte, ouvrage visible |
| Classe B | Jusqu’à 1,50 m | Détection indirecte de qualité, plans existants recalés |
| Classe C | Supérieure à 1,50 m ou ouvrage non localisé | Archives anciennes, absence de géoréférencement |
Bon à savoir
La classe de précision qualifie chaque tronçon relevé et non le chantier dans son ensemble. Un même réseau peut être en classe A sur les portions ouvertes et rester en classe C sur les sections jamais mises à nu.
Quand intervenir, la fenêtre critique avant remblaiement
La réussite d’un relevé géomètre fond de fouille se joue d’abord sur la coordination de planning. L’intervention doit se caler entre la fin de pose et le début du remblaiement, tranchée dégagée, ouvrage apparent, blindage en place et accès sécurisé. Sur un chantier linéaire, cela suppose souvent des passages successifs, calés sur l’avancement du terrassement, plutôt qu’une visite unique en fin de travaux.
Trois contraintes structurent cette fenêtre. La sécurité d’abord, car la présence en fouille ou en bord de fouille impose le respect du plan de prévention, des règles de blindage et de la distance aux bords. Le temps ensuite, puisque laisser une excavation ouverte expose le chantier aux éboulements, aux venues d’eau et à la dégradation de la portance du sol. Le climat enfin, une pluie soutenue pouvant rendre le fond de fouille impraticable et compromettre la stabilité des points de station.
En pratique, nous privilégions un mode opératoire où le conducteur de travaux déclenche l’intervention à l’avancement, avec un point d’appui topographique déjà implanté et rattaché en amont. La préparation du canevas de points d’appui, réalisée avant l’ouverture des fouilles, évite de perdre du temps sur site au moment critique.
Fond de fouille relevé classe A, la méthode sur fouille ouverte
Le principe du fond de fouille relevé classe A est simple : mesurer l’ouvrage là où il se trouve réellement, puis rattacher ces mesures à un système de coordonnées national. Le levé porte sur la génératrice supérieure de l’ouvrage, aux intersections avec les bords de fouille, aux changements de direction, aux singularités et à des points intermédiaires suffisamment rapprochés. La densité de points de levé doit garantir que l’interpolation entre deux mesures reste à l’intérieur de l’incertitude admise pour la classe A sur tout le tronçon.
Le matériel se choisit en fonction de l’environnement. En zone dégagée, le GPS topographique en mode différentiel offre un rendement élevé et un géoréférencement direct. En milieu urbain dense, sous couvert d’arbres ou en tranchée profonde, la station totale reste la solution la plus fiable, avec un rattachement sur points d’appui connus. Le nivellement complète l’ensemble pour le relevé altimétrique fond de fouille, exprimé en coordonnées NGF, indispensable pour connaître la profondeur réelle de couverture et anticiper les croisements de réseaux.
Pour un levé topo réseaux souterrains réellement exploitable, plusieurs conditions doivent être réunies sur site avant la première mesure.
Conditions à réunir sur site avant la première mesure
- Une fouille dégagée, purgée des déblais et sécurisée, avec ouvrage visible sur toute la longueur à relever.
- Un canevas de points d’appui rattaché, contrôlé et matérialisé hors zone de circulation d’engins.
- Une identification fiable de chaque réseau, nature, exploitant, diamètre, matériau et protection éventuelle.
- Un enregistrement horodaté et photographique du tronçon relevé, utile en cas de contestation ultérieure.
- Une reprise des éléments visibles annexes, regards, chambres, fourreaux en attente et grillages avertisseurs.
Fond de fouille conforme DTU, tolérance altimétrique et portance
Le volet topographique ne s’arrête pas aux réseaux. La réception d’un fond de fouille conforme DTU concerne aussi les fondations. Le NF DTU 13.1 relatif aux fondations superficielles impose d’atteindre la profondeur d’ancrage dans la formation géologique porteuse définie par l’étude géotechnique, tout en respectant la profondeur hors gel. Le fond de l’excavation doit être plan, nivelé et débarrassé des matières organiques susceptibles de générer des tassements différentiels.
Le contrôle altimétrique documente cette conformité. Le Fascicule 68 du CCTG retient une tolérance altimétrique de l’ordre de 5 cm entre les niveaux mesurés et les niveaux prescrits sur le fond de fouille. Un relevé ouvrage enterré fouille ouverte bien conçu apporte donc deux informations en une seule intervention : la localisation réseau enterré classe A d’une part, la vérification des cotes de fond de forme et des pentes d’assainissement d’autre part. Cette double lecture, planimétrique et altimétrique, évite les reprises coûteuses après remblaiement.
Important
Un écart altimétrique non détecté avant remblaiement se paie en démolition. Le contrôle topographique du fond de fouille reste le moyen le plus économique de sécuriser une réception de terrassement.
Du relevé au plan de récolement, puis au SIG
La mesure n’a de valeur que si elle devient une donnée exploitable. Un plan de récolement réseaux classe A doit permettre à un tiers, plusieurs années plus tard, de retrouver l’ouvrage sans ambiguïté. Il comporte l’identification du réseau et de son exploitant, la géométrie géoréférencée en planimétrie et en altimétrie, la classe de précision attribuée tronçon par tronçon, la date du levé, la méthode employée et les singularités rencontrées. Sans ces métadonnées, la donnée perd sa valeur juridique lors des futures réponses aux DT-DICT via le guichet unique des réseaux.
Nos livrables sont préparés pour l’intégration directe dans les outils du maître d’ouvrage : formats CAO ou DAO pour les bureaux d’études, couches structurées pour le SIG des collectivités et des syndicats de réseaux, cohérence avec le fond de plan PCRS pour les gestionnaires engagés dans leur mise en conformité cartographique. Cette continuité entre la mesure de terrain et le système d’information constitue le cœur de notre métier, présenté sur notre page dédiée au géoréférencement et sur notre page détection de réseaux enterrés.
Pourquoi mobiliser un géomètre topographe équipé
La contrainte de temps propre à la fouille ouverte laisse peu de place à l’improvisation. Un géomètre topographe qui intervient avec un canevas préparé, un matériel contrôlé et une chaîne de traitement éprouvée sécurise à la fois la précision et la traçabilité du livrable. Nous documentons la méthode de mesure, les contrôles de fermeture et les incertitudes associées, ce qui permet de justifier la classe A du tronçon relevé auprès d’un maître d’ouvrage ou d’un exploitant.
Sur les fouilles complexes, croisements multiples, chambres techniques, ouvrages de génie civil, le levé classique gagne à être complété par une acquisition 3D. Le scanner LiDAR capte en quelques minutes un nuage de points géoréférencé de l’ensemble de la fouille, ce qui fige l’état réel avant remblaiement et autorise des mesures a posteriori sur des détails non anticipés. Ce nuage alimente ensuite un plan, une maquette BIM ou un jumeau numérique, comme décrit sur notre page consacrée au scanner LiDAR et aux nuages de points. La topographie fait ici le lien entre la détection, le géoréférencement réglementaire et la valorisation 3D de la donnée.
Aller plus loin avec le géoréférencement réseau enterré classe A
Le relevé sur fond de fouille n’est pas une formalité administrative, c’est le moment où la donnée patrimoniale se crée. Une fouille refermée sans levé géoréférencé produit un réseau durablement mal connu, avec un risque d’endommagement, des investigations complémentaires à financer plus tard et des réponses aux DT-DICT fragiles.
À l’inverse, un géoréférencement réseau enterré classe A réalisé dans la bonne fenêtre sécurise le chantier, alimente le SIG et prépare la conformité cartographique attendue en 2026. Pour caler une intervention à l’avancement de vos terrassements, notre équipe reste joignable via notre page contact.
FAQ – Questions fréquentes sur le fond de fouille relevé classe A
Qui doit commander le relevé sur fouille ouverte, le maître d’ouvrage ou l’entreprise de travaux ?
La responsabilité de la production des données de récolement incombe en général au maître d’ouvrage, qui la transfère souvent contractuellement à l’entreprise de travaux via le marché. Le point à vérifier reste la rédaction du CCTP, car une simple mention de récolement sans exigence de classe de précision ni de format de livraison ouvre la porte à des données inexploitables.
Peut-on obtenir une classe A sans ouvrir de fouille ?

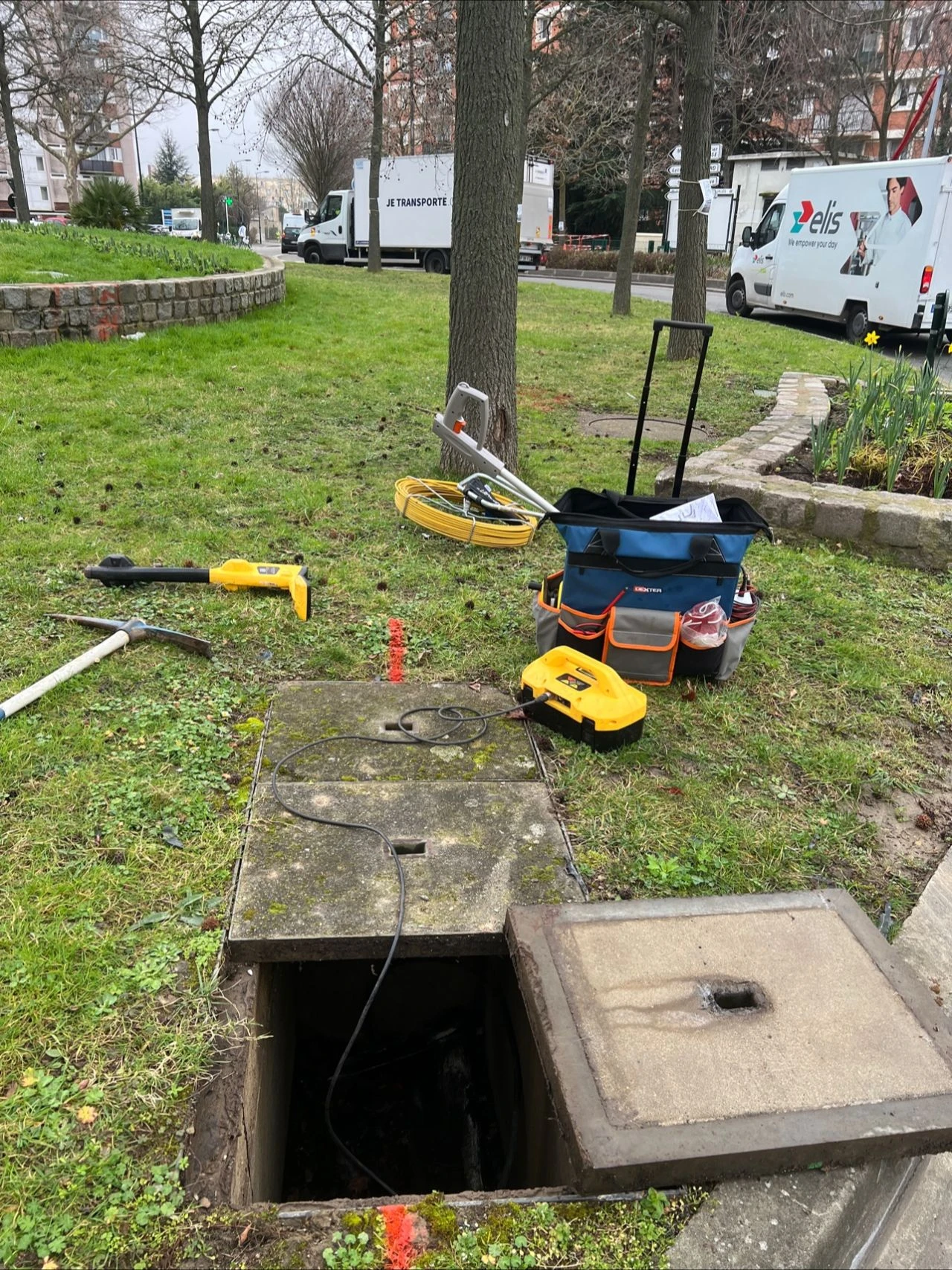

C’est possible sur des ouvrages affleurants ou accessibles depuis un regard, mais cela reste marginal. Pour un réseau enterré courant, la classe A suppose une mise à nu de l’ouvrage, ce qui explique le recours aux fouilles de reconnaissance lors d’investigations complémentaires sur patrimoine existant.
Que faire si le remblaiement a déjà eu lieu sans relevé ?
Il faut basculer sur une démarche de détection indirecte, radio-détection, géoradar ou sondage, complétée par des fouilles ponctuelles là où la précision est critique. Le résultat se situe le plus souvent en classe B, avec une remontée en classe A limitée aux points effectivement dégagés.
Le relevé sur fond de fouille sert-il aussi aux ouvrages non réseaux ?
Oui, la même intervention documente les cotes de fond de forme, les pentes, les emprises de fondations et les éventuels obstacles rencontrés. Ces éléments sont précieux pour les avenants, la gestion des quantités de terrassement et les études d’exécution ultérieures.
Combien de temps faut-il conserver les données d’un levé sur fouille ouverte ?
Elles ont une durée de vie équivalente à celle de l’ouvrage, puisqu’elles seront mobilisées à chaque déclaration de travaux à proximité. Un archivage structuré, avec métadonnées de méthode, de date et de classe de précision, conditionne la valeur de la donnée sur plusieurs décennies.
