Avant d’ouvrir la moindre fouille sur un chantier, une étape réglementaire s’impose : le marquage piquetage réseaux, aussi appelé marquage piquetage des réseaux enterrés. Cette opération consiste à matérialiser physiquement au sol la position des ouvrages souterrains afin de protéger les équipes, les infrastructures et la continuité des services.
Mal réalisé ou absent, le marquage expose le chantier à des risques graves : endommagement de réseau, interruption de service, blessures, voire sanctions pénales. Comprendre les obligations, les responsabilités de chaque acteur et les bonnes pratiques terrain est donc indispensable pour tout responsable de projet, conducteur de travaux ou bureau d’études.
Marquage piquetage réseaux – obligations et méthodes
Temps de lecture : ~8 min
- Qu’est-ce que le marquage piquetage des réseaux ?
- Le cadre réglementaire : ce que dit la loi
- Le code couleur des réseaux enterrés
- Qui est responsable du marquage piquetage sur un chantier ?
- Les étapes d’un marquage piquetage conforme
- Les erreurs à éviter lors du marquage piquetage
- Quelles sanctions en cas d’absence de marquage piquetage ?
- Faire appel à un prestataire spécialisé : la garantie d’un marquage fiable
- Sécuriser durablement vos chantiers grâce au marquage piquetage
- Questions fréquentes sur le marquage piquetage des réseaux
Qu’est-ce que le marquage piquetage des réseaux ?
Définition du marquage piquetage des réseaux enterrés

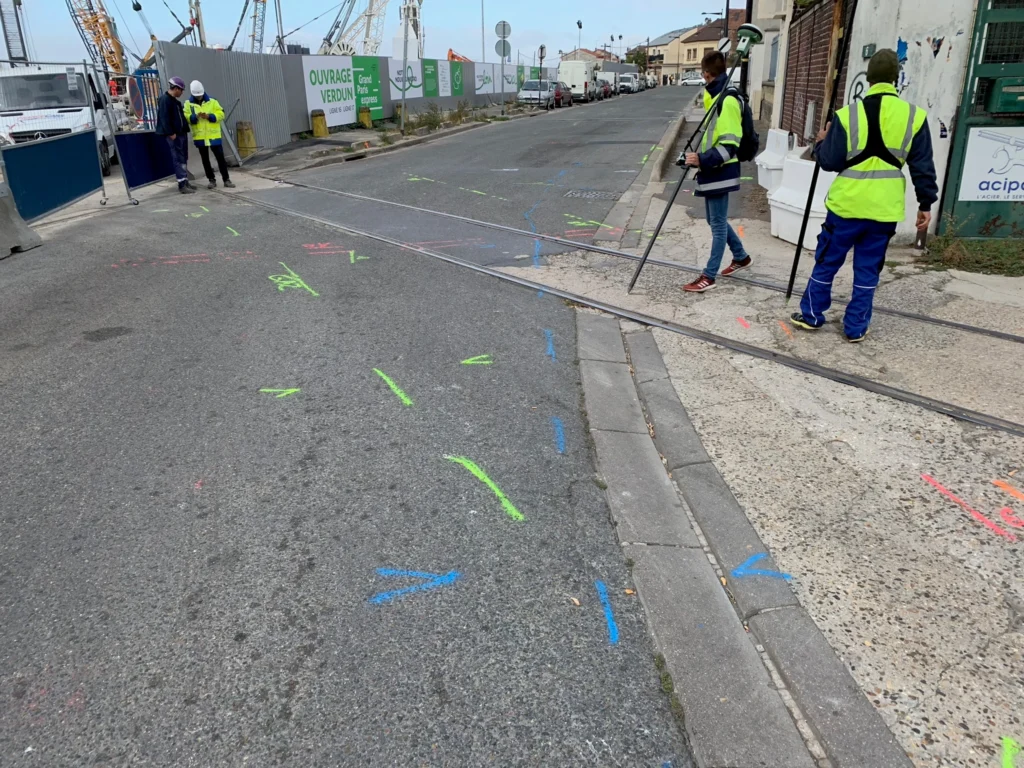

Le marquage piquetage des réseaux est une opération de terrain qui consiste à reporter au sol, de manière visible et durable, la position des réseaux enterrés détectés avant le démarrage des travaux. Concrètement, cela prend la forme de tracés à la peinture de marquage sur les surfaces revêtues, complétés par des piquets de jalonnement ou des jalons sur les zones non revêtues, les accotements ou les abords de fouille.
Cette matérialisation au sol n’est pas une formalité administrative. Elle traduit physiquement les informations issues des plans d’exploitants et des opérations de détection, en les rendant directement lisibles par les opérateurs sur le terrain. Elle couvre l’emprise des travaux ainsi qu’une bande d’au moins deux mètres de part et d’autre, afin d’anticiper les risques liés aux fouilles profondes ou aux engins de terrassement.
Le cadre réglementaire : ce que dit la loi
Un dispositif encadré par le Code de l’environnement
Le marquage piquetage est encadré par l’article R.554-27 du Code de l’environnement, issu de la réforme anti-endommagement des réseaux de 2012. Ce texte impose la matérialisation des ouvrages enterrés avant tout commencement de travaux à proximité des réseaux, dès lors qu’une déclaration de travaux a été effectuée via le Guichet Unique reseaux-et-canalisations.gouv.fr.
Sur le plan technique, les principes opérationnels s’appuient sur la norme NF P 98-332, qui définit les règles de sécurité pour les travaux à proximité des réseaux. L’INERIS et la FNTP ont également publié des guides pratiques qui précisent les modalités d’application terrain. Ces référentiels convergent sur un point central : le marquage doit être maintenu lisible pendant toute la durée du chantier. Si la pluie, la poussière ou le passage d’engins le dégradent, il doit être réactualisé sans délai.
Important : Le marquage piquetage est une étape distincte de la procédure DT-DICT. La Déclaration de projet de Travaux (DT) et la Déclaration d’Intention de Commencement de Travaux (DICT) sont des démarches administratives préalables. Le marquage intervient après réception des récépissés et des réponses des exploitants de réseau, comme étape opérationnelle de terrain.
Le code couleur des réseaux enterrés

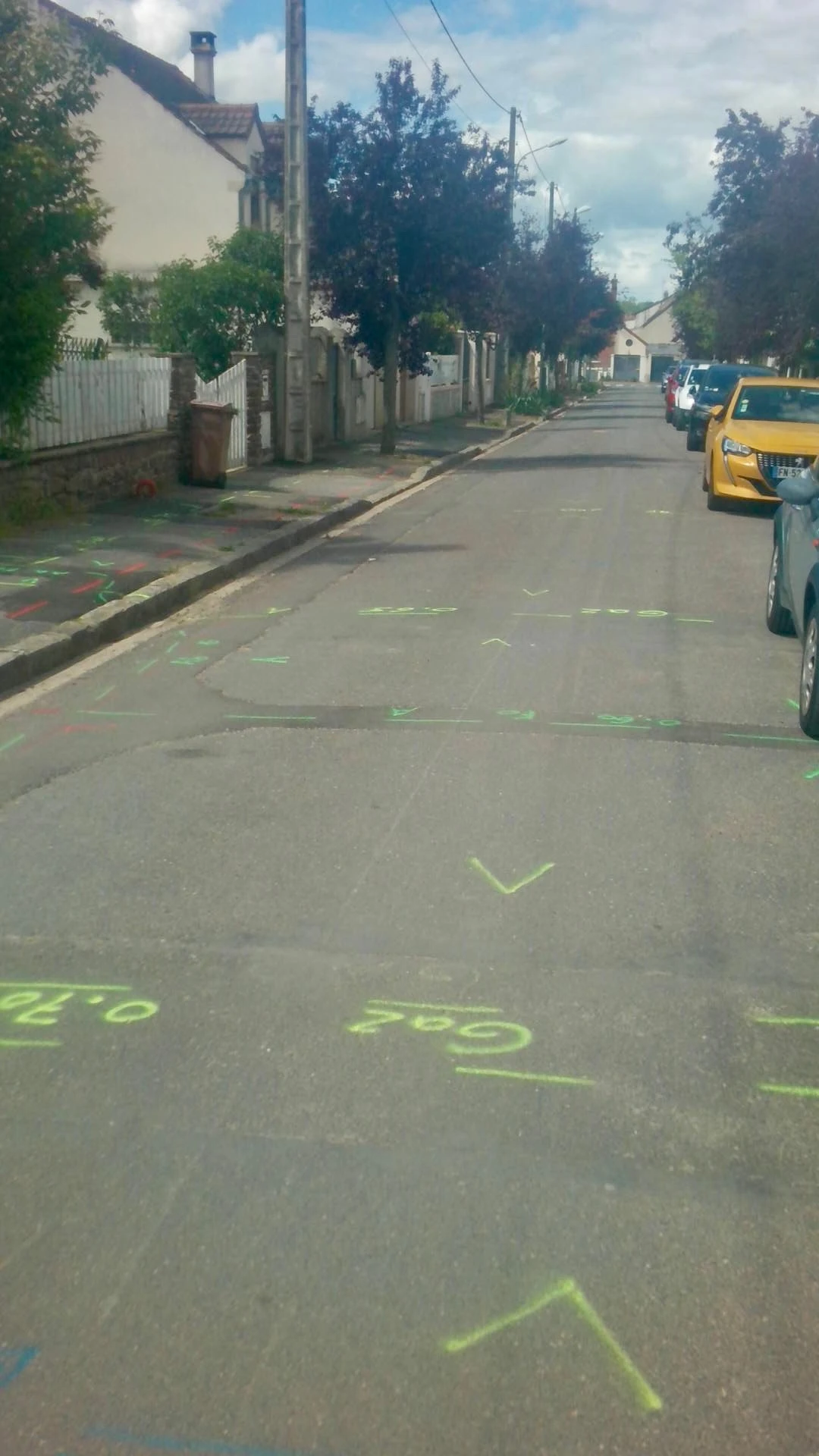

Le marquage au sol obéit à un code couleur normalisé, indispensable pour que chaque intervenant identifie instantanément la nature de l’ouvrage détecté. Voici les couleurs communément utilisées sur les chantiers français :
| Couleur | Type de réseau | Exemples d’ouvrages |
|---|---|---|
| Rouge | Électricité / éclairage public | Câbles HTA, BT, éclairage voirie |
| Jaune | Gaz / hydrocarbures | Canalisations de gaz naturel, conduites pétrolières |
| Bleu | Eau potable | Conduites d’alimentation en eau |
| Orange | Télécommunications / fibre optique | Réseaux téléphoniques, câbles fibre |
| Vert | Assainissement / eaux usées | Collecteurs, branchements EU/EP |
| Blanc | Repères de chantier / emprise | Limites de fouille, références de projet |
Ce code couleur doit être appliqué rigoureusement, en cohérence avec les informations portées sur les plans de récolement et les récépissés DT-DICT. Sur un même chantier, plusieurs réseaux peuvent se croiser ou se superposer : la lisibilité du marquage sol est alors décisive pour éviter toute confusion entre ouvrages sensibles.
Qui est responsable du marquage piquetage sur un chantier ?
Répartition des rôles entre maître d’ouvrage, exploitants et entreprises
La responsabilité du marquage piquetage incombe en premier lieu au responsable de projet, c’est-à-dire au maître d’ouvrage ou à son représentant. C’est lui qui, après avoir déposé la DT et reçu les réponses des exploitants, doit s’assurer que les réseaux sont matérialisés avant le démarrage des travaux.
Dans certains cas, l’exploitant de réseau peut réaliser lui-même le marquage en réponse à la DT ou à la DICT, notamment pour les réseaux sensibles dont il assure la gestion directe. Il arrive également que le marché de travaux prévoie contractuellement que l’exécutant des travaux prenne en charge cette opération, sous réserve qu’il dispose des compétences requises, notamment l’AIPR (Autorisation d’Intervention à Proximité des Réseaux).
Dans tous les cas, la traçabilité des opérations est essentielle. Les informations portées sur le marquage, type de réseau, profondeur estimée, classe de précision, références DT-DICT, doivent être documentées et conservées pour garantir la sécurisation des fouilles tout au long du chantier.
Bon à savoir : L’AIPR est obligatoire pour les personnes qui interviennent à proximité des réseaux enterrés. Elle concerne les concepteurs, encadrants et opérateurs de chantier. Son absence peut engager la responsabilité civile et pénale des intervenants en cas d’endommagement de réseau.
Les étapes d’un marquage piquetage conforme
Une méthodologie en plusieurs étapes successives
Un marquage piquetage réalisé dans les règles de l’art suit une séquence logique que tout responsable de chantier doit connaître. Voici les grandes étapes d’une opération conforme :
- Rassembler les récépissés DT-DICT et analyser les plans fournis par les exploitants, en identifiant la classe de précision de chaque ouvrage enterré (classe A, B ou C).

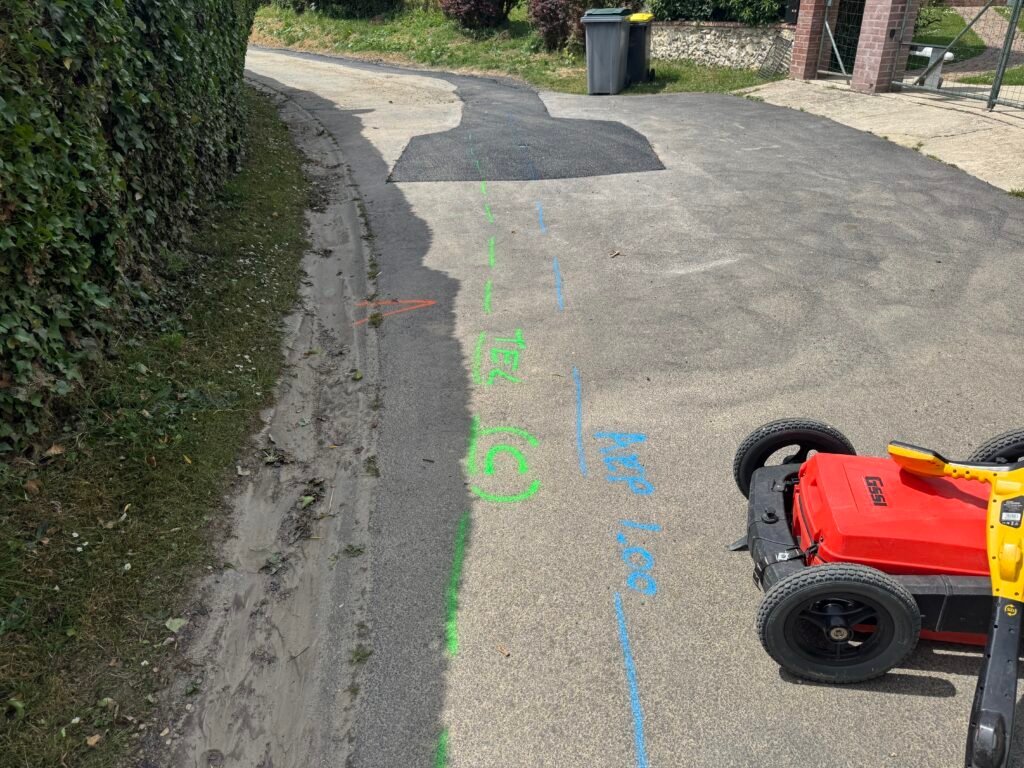

- Procéder à la détection des réseaux sur le terrain par radio-détection, géoradar ou sonde, afin de localiser précisément les ouvrages avant tout tracé au sol.
- Réaliser le marquage au sol avec la peinture de marquage adaptée à chaque type de réseau, en respectant le code couleur normalisé, puis compléter par des piquets de jalonnement sur les zones non revêtues.
- Vérifier la lisibilité du marquage avant le démarrage des travaux et le réactualiser dès qu’il est dégradé par les conditions météorologiques ou le trafic d’engins.
La détection préalable est une étape que l’on ne peut pas négliger. Des plans d’exploitants parfois anciens ou imprécis ne suffisent pas à garantir la position réelle des ouvrages. C’est pourquoi faire appel à un prestataire spécialisé, disposant des équipements et des certifications adaptés, est souvent la décision la plus sûre pour les maîtres d’ouvrage et les bureaux d’études.
Les erreurs à éviter lors du marquage piquetage
Plusieurs erreurs récurrentes sont observées sur les chantiers et peuvent avoir des conséquences graves pour la sécurité des équipes et la protection des ouvrages.
| Erreur | Conséquence | Solution |
|---|---|---|
| Se fier uniquement aux plans d’exploitants | Réseau mal positionné ou dévié non enregistré, risque d’endommagement lors de la fouille | Réaliser une détection terrain avant tout tracé au sol |
| Ne pas réactualiser le marquage | Tracé effacé par la pluie ou recouvert de terre, aussi dangereux qu’un marquage absent | Vérifier régulièrement la lisibilité et repeindre dès dégradation |
| Couverture insuffisante de l’emprise | Risques liés aux vibrations et déplacements de terrain hors zone marquée | Intégrer systématiquement la bande périphérique de deux mètres |
| Absence de documentation | Traçabilité fragilisée, gestion des responsabilités compliquée en cas d’incident | Conserver photos, croquis et références DT-DICT du marquage réalisé |
Quelles sanctions en cas d’absence de marquage piquetage ?
L’absence de marquage piquetage ou le non-respect des obligations réglementaires peut engager la responsabilité civile et pénale du maître d’ouvrage et de l’exécutant des travaux. En cas d’endommagement d’un réseau, les coûts de réparation, les pertes d’exploitation pour l’exploitant et les préjudices subis par les tiers peuvent donner lieu à des poursuites et à des indemnisations substantielles. Les juridictions tiennent compte du respect ou non des procédures DT-DICT et du marquage pour apprécier les responsabilités.
Au-delà des aspects financiers, un endommagement de réseau sensible, comme une canalisation de gaz ou un câble haute tension, peut provoquer des accidents graves, voire mortels. La prévention des risques chantier passe donc impérativement par un marquage rigoureux et documenté.
Faire appel à un prestataire spécialisé : la garantie d’un marquage fiable
Pour les maîtres d’ouvrage, les collectivités et les bureaux d’études qui souhaitent s’assurer d’un marquage piquetage conforme et traçable, déléguer cette opération à un prestataire spécialisé est une solution à la fois sécurisante et efficace. Un expert en détection de réseaux dispose des équipements de radio-détection et de géoradar, des certifications requises et de la connaissance des exigences réglementaires pour réaliser un marquage fiable, documenté et directement exploitable par les équipes chantier.
Chez GEOTOP RESEAUX, nous intervenons aussi bien sur la détection et le géoréférencement des réseaux enterrés que sur les investigations complémentaires et le récolement cartographique. Nos équipes sont formées aux exigences de la réforme anti-endommagement et travaillent en lien direct avec les maîtres d’ouvrage et les bureaux d’études pour garantir des données terrain précises, géoréférencées et directement intégrables dans vos outils SIG ou CAO. Pour en savoir plus sur nos prestations, consultez notre page dédiée.
Sécuriser durablement vos chantiers grâce au marquage piquetage
Le marquage piquetage des réseaux n’est pas une formalité que l’on peut traiter à la légère. C’est une obligation réglementaire précise, encadrée par l’article R.554-27 du Code de l’environnement, qui conditionne la sécurité des personnes, la protection des ouvrages et la responsabilité juridique des acteurs du chantier.
Respecter le code couleur, maintenir la lisibilité du marquage tout au long des travaux, documenter les opérations et s’appuyer sur une détection terrain fiable sont les piliers d’une démarche anti-endommagement efficace. En cas de doute sur la précision des plans d’exploitants ou sur la complexité du sous-sol, faire appel à un prestataire spécialisé reste la décision la plus prudente et la plus responsable.
FAQ – Questions fréquentes sur le marquage piquetage des réseaux
Quelle est la différence entre la DT, la DICT et le marquage piquetage ?
La DT (Déclaration de projet de Travaux) est déposée par le maître d’ouvrage avant la consultation des entreprises. La DICT (Déclaration d’Intention de Commencement de Travaux) est déposée par l’exécutant des travaux avant le démarrage du chantier. Le marquage piquetage est une opération terrain qui intervient après réception des réponses des exploitants de réseau : il traduit physiquement au sol les informations issues de ces déclarations. Ces trois étapes sont complémentaires et toutes obligatoires dans le cadre de la réforme anti-endommagement.
Combien de temps le marquage piquetage doit-il rester lisible ?
Le marquage doit rester lisible pendant toute la durée du chantier. Il n’existe pas de durée fixe réglementairement définie, car elle dépend de l’avancement des travaux. En revanche, l’obligation de lisibilité est continue : dès que le marquage est dégradé, effacé ou recouvert, il doit être réactualisé avant toute reprise des travaux à proximité des réseaux concernés.
Le marquage piquetage est-il obligatoire pour tous les types de travaux ?
Le marquage piquetage s’impose dès lors que des travaux sont réalisés à proximité de réseaux enterrés et qu’une procédure DT-DICT a été déclenchée. Cela concerne la très grande majorité des chantiers de génie civil, de voirie, de terrassement ou de pose de réseaux. Les travaux urgents font l’objet de dispositions spécifiques, mais l’obligation de matérialisation reste la règle générale.
Qu’est-ce que la classe de précision et quel est son impact sur le marquage ?
La classe de précision caractérise la fiabilité de la localisation d’un réseau enterré. La classe A désigne les ouvrages dont la position est connue avec une précision inférieure à 40 cm. La classe B correspond à une précision moins bonne, et la classe C à une localisation incertaine. Plus la classe est basse (B ou C), plus le risque d’endommagement est élevé lors des fouilles, et plus le recours à des investigations complémentaires de terrain s’impose avant de réaliser le marquage.
Peut-on réaliser le marquage piquetage soi-même sans prestataire spécialisé ?
Techniquement, le maître d’ouvrage ou l’exécutant des travaux peut réaliser lui-même le marquage, à condition de disposer des compétences, des équipements de détection adaptés et des habilitations requises, dont l’AIPR. En pratique, pour les réseaux en classe B ou C, ou dans les zones à forte densité de réseaux, faire appel à un prestataire spécialisé garantit une localisation fiable et une documentation traçable, ce qui réduit significativement le risque d’endommagement et engage la responsabilité du professionnel certifié.
