Créer un jumeau numérique de bâtiment n’est plus réservé aux grandes infrastructures ou aux projets neufs. Aujourd’hui, grâce aux scanners LiDAR et aux workflows scan to BIM, n’importe quel bâtiment existant peut être numérisé avec une précision millimétrique, puis modélisé en maquette BIM exploitable.
Cette démarche répond à un besoin concret : disposer d’une représentation fidèle de l’existant pour concevoir, rénover, gérer ou maintenir un actif immobilier sans approximation. Architectes, BIM managers, bureaux d’études, gestionnaires de patrimoine ou syndics de copropriété sont de plus en plus nombreux à s’y engager. Voici comment ce processus fonctionne, étape par étape, et pourquoi il change en profondeur la manière de travailler sur le bâti existant.
Jumeau numérique bâtiment | Guide scan to BIM
Temps de lecture : ~10 min
- Jumeau numérique de bâtiment et BIM existant : quelle différence ?
- Le scanner LiDAR, point de départ incontournable
- Les étapes du processus scan to BIM
- Quel niveau de précision peut-on atteindre ?
- Du BIM as-built au jumeau numérique de bâtiment en exploitation
- Les cas d’usage concrets pour les professionnels du bâtiment
- Comment choisir son prestataire pour un projet scan to BIM ?
- Aller plus loin avec le jumeau numérique de bâtiment
- FAQ
Résumé en bref
- Jumeau numérique et BIM existant : deux notions proches mais distinctes, avec des usages complémentaires.
- Le processus scan to BIM suit des étapes précises, de la capture terrain à la livraison de la maquette.
- Le scanner LiDAR est l’outil de référence pour produire un nuage de points fiable et précis.
- La modélisation BIM transforme ce nuage en objets paramétriques exploitables dans Revit, ArchiCAD ou Allplan.
- Le jumeau numérique de bâtiment va plus loin que le BIM as-built en intégrant des données dynamiques pour l’exploitation et la maintenance.
Jumeau numérique de bâtiment et BIM existant : quelle différence ?
Le BIM existant (as-built)
Les deux termes sont souvent confondus, mais ils ne désignent pas exactement la même chose. Le BIM existant, aussi appelé BIM as-built, est une maquette numérique qui représente fidèlement l’état réel d’un bâtiment à un instant donné. Il est produit à partir d’un relevé terrain et modélisé dans un logiciel BIM. Il sert de référence pour la conception d’une rénovation, la gestion des surfaces ou la documentation technique.
Le jumeau numérique de bâtiment
Le jumeau numérique de bâtiment va un cran plus loin. Il s’appuie sur cette maquette BIM, mais l’enrichit avec des données dynamiques issues de capteurs IoT, de systèmes de gestion technique du bâtiment ou de plateformes de facility management. Le jumeau numérique permet ainsi de visualiser le bâtiment en temps réel, de simuler des scénarios de maintenance, d’anticiper des pannes ou d’optimiser la performance énergétique. En résumé, le BIM as-built est la fondation, et le jumeau numérique est l’usage opérationnel qui en découle.

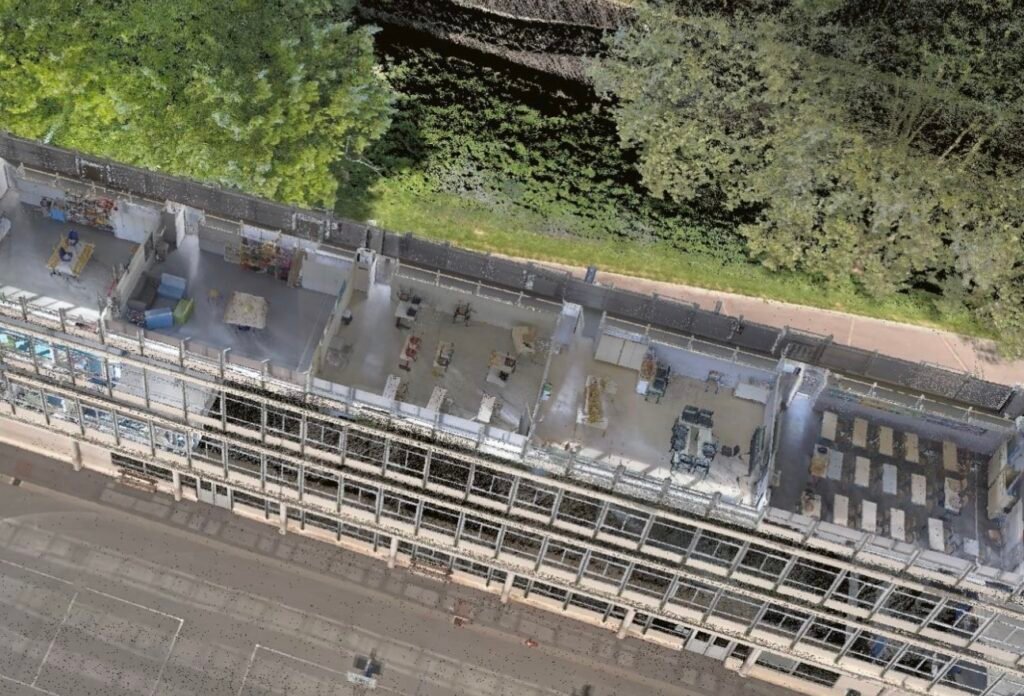

Dans les deux cas, tout commence par la même opération : un relevé laser 3D du bâtiment existant, qui génère un nuage de points dense et géoréférencé.
Le scanner LiDAR, point de départ incontournable
Principe de fonctionnement du scanner LiDAR
Le scanner LiDAR, ou laser scanner terrestre, est l’outil de capture de la réalité le plus utilisé dans les projets de numérisation de bâtiment existant. Il fonctionne en émettant des millions d’impulsions laser par seconde et en mesurant le temps de retour de chaque rayon pour calculer la position exacte de chaque point dans l’espace. Le résultat est un nuage de points, c’est-à-dire un ensemble de coordonnées 3D qui forment une représentation géométrique extrêmement précise de l’environnement scanné.
Contrairement à un relevé manuel ou à une photogrammétrie classique, le scanner LiDAR offre une précision géométrique de l’ordre du millimètre à quelques millimètres selon les équipements utilisés et les conditions de terrain. Cette précision est essentielle pour produire un BIM existant fiable, utilisable directement en CAO, en modélisation BIM ou comme base de plans architecturaux.
LiDAR et photogrammétrie : deux techniques complémentaires
La photogrammétrie et la technique Structure from Motion sont des alternatives complémentaires, notamment pour les façades ou les espaces extérieurs, mais le scanner laser reste la référence pour les relevés intérieurs complexes, les locaux techniques ou les bâtiments à forte densité d’équipements.
Bon à savoir

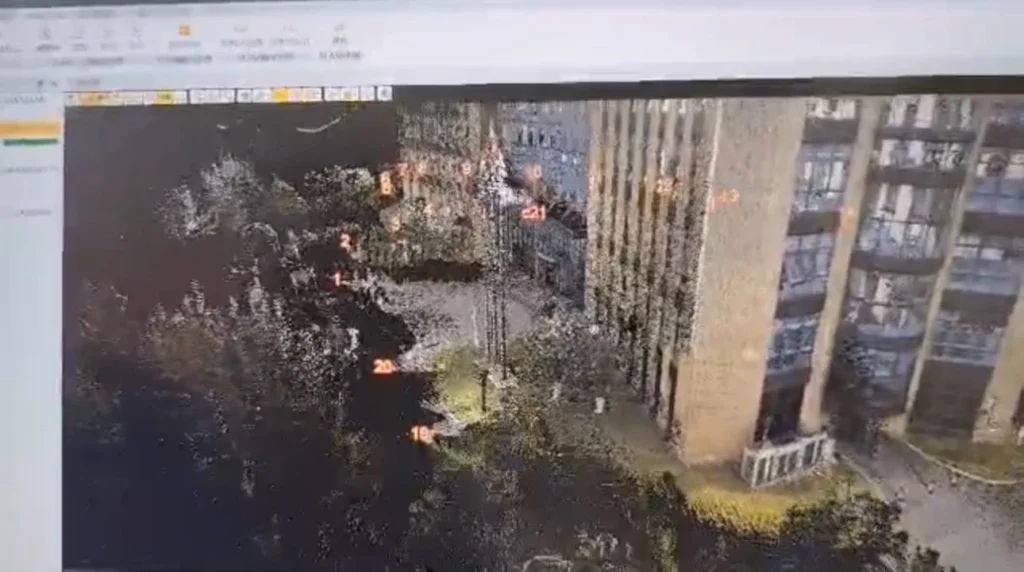

Le format e57 est le format standardisé d’échange de nuages de points. Il est directement importable dans les principaux logiciels BIM comme Autodesk Revit, ArchiCAD ou Allplan, ce qui facilite la transition entre l’acquisition terrain et la modélisation.
Les étapes du processus scan to BIM
Aperçu du workflow scan to BIM
Le workflow scan to BIM est aujourd’hui bien établi. Il peut être résumé en six étapes principales, depuis la préparation du chantier jusqu’à la livraison de la maquette numérique.
La première étape est le cadrage du projet. Il s’agit de définir précisément les besoins du maître d’ouvrage ou du bureau d’études : quel niveau de détail est attendu (LOD 200, LOD 300, LOD 400), quels espaces doivent être couverts, quels systèmes doivent être modélisés (structure, réseaux, équipements), et dans quel logiciel BIM la maquette doit être livrée. Ce cadrage conditionne directement la stratégie d’acquisition terrain et le temps de modélisation.
La deuxième étape est la préparation du site. Des cibles de référence sont positionnées dans les espaces à scanner pour permettre l’enregistrement des différentes prises de vue. L’accessibilité des locaux, les conditions d’éclairage et les contraintes de sécurité sont également évaluées à ce stade.

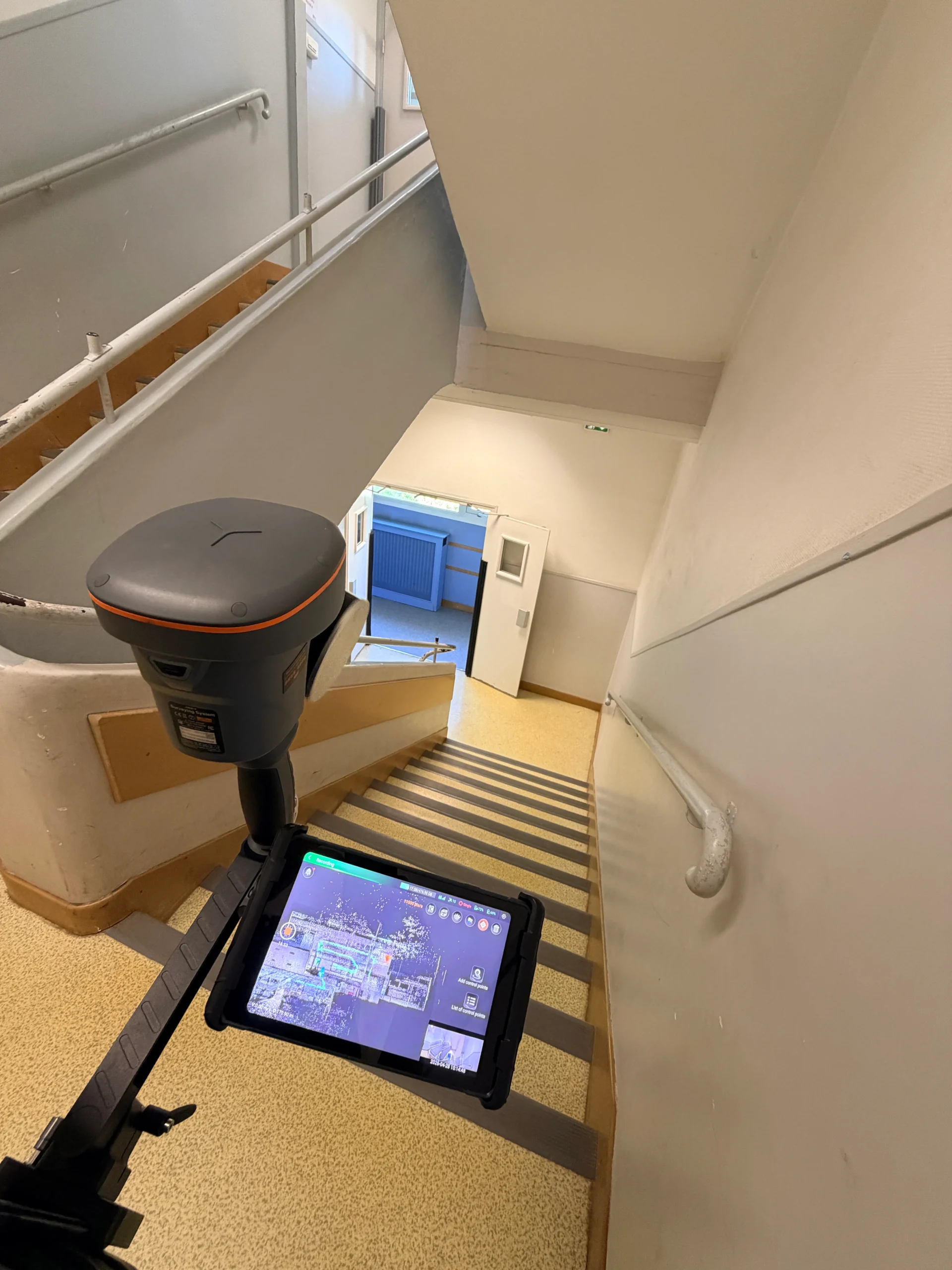

La troisième étape est l’acquisition des données. Le scanner LiDAR est déplacé de station en station pour couvrir l’ensemble du bâtiment. Chaque position génère un scan partiel, et l’ensemble des scans doit se recouper suffisamment pour permettre leur assemblage. Pour un bâtiment de taille moyenne, cette phase peut durer de quelques heures à une journée de terrain.
La quatrième étape est l’enregistrement et le nettoyage du nuage de points. Les scans partiels sont assemblés et alignés dans un logiciel de traitement dédié. Le nuage de points est ensuite nettoyé pour supprimer les éléments parasites (personnes, équipements mobiles, artefacts de mesure) et segmenté par catégorie d’éléments si nécessaire.
La cinquième étape est la modélisation BIM. Le nuage de points nettoyé est importé dans le logiciel BIM retenu. Les opérateurs reconstruisent manuellement ou semi-automatiquement les éléments du bâtiment sous forme d’objets paramétriques : murs, dalles, poutres, ouvertures, gaines techniques, équipements. Chaque objet est renseigné avec ses propriétés géométriques et ses attributs.
La sixième étape est le contrôle qualité et la livraison. La maquette est vérifiée par rapport au nuage de points source pour s’assurer que la tolérance géométrique est respectée. Elle est ensuite exportée dans les formats demandés, généralement IFC pour l’interopérabilité et le format natif du logiciel BIM utilisé.
| Étape | Action principale | Livrable |
|---|---|---|
| 1. Cadrage | Définition du LOD, des espaces et du logiciel cible | Cahier des charges technique |
| 2. Préparation | Pose des cibles, évaluation de l’accessibilité | Plan d’acquisition |
| 3. Acquisition | Scan LiDAR station par station | Nuage de points brut |
| 4. Traitement | Enregistrement, nettoyage, segmentation | Nuage de points nettoyé (e57, xyz) |
| 5. Modélisation | Reconstruction des objets paramétriques BIM | Maquette BIM (Revit, ArchiCAD, Allplan) |
| 6. Contrôle qualité | Vérification géométrique et export | Maquette BIM livrée (IFC, natif) |
Quel niveau de précision peut-on atteindre ?
La précision d’un relevé laser 3D pour le BIM dépend de plusieurs facteurs : la qualité du scanner utilisé, les conditions d’acquisition (distance de scan, densité des stations, présence de cibles), et la rigueur du traitement. En pratique, les scanners terrestres haut de gamme atteignent une précision de position de l’ordre de 1 à 3 mm à courte distance. Une fois le nuage de points enregistré et la maquette modélisée, la tolérance géométrique globale se situe généralement entre 5 et 15 mm selon le LOD visé et la complexité du bâtiment.
Cette précision est sans commune mesure avec ce que permettent les relevés manuels au mètre ou au distancemètre laser simple. Elle garantit que les plans produits à partir du BIM existant sont directement utilisables pour la conception d’une extension, le calcul de surfaces loi Carrez, l’établissement d’un état descriptif de division ou la coordination entre corps d’état lors d’une rénovation.
Chez GEOTOP RESEAUX, la démarche d’acquisition terrain s’appuie sur des équipements LiDAR de précision et une méthodologie éprouvée, pour garantir que le nuage de points livré constitue une base solide pour toutes les étapes de modélisation et d’exploitation qui suivent. Vous pouvez en savoir plus sur notre approche scanner LiDAR et nuage de points sur notre page dédiée.
Du BIM as-built au jumeau numérique de bâtiment en exploitation
De la maquette statique au jumeau numérique vivant
Une fois la maquette numérique de bâtiment existant livrée, elle peut rester un document de référence statique, utilisé ponctuellement pour des projets de rénovation ou de gestion de patrimoine. Mais elle peut aussi devenir la brique de base d’un jumeau numérique vivant, connecté aux données d’exploitation du bâtiment.
Dans ce cas, la maquette BIM est intégrée dans une plateforme de facility management ou de gestion d’actifs. Des capteurs IoT alimentent en temps réel des indicateurs de performance (température, consommation énergétique, taux d’occupation, état des équipements). Le gestionnaire peut alors naviguer dans le modèle 3D, consulter l’historique de maintenance d’un équipement, simuler l’impact d’une modification ou planifier des interventions de manière proactive.
Cette approche est particulièrement pertinente pour les gestionnaires de patrimoine bâti importants, les bailleurs sociaux, les exploitants de sites industriels ou tertiaires, et les collectivités qui cherchent à optimiser la performance de leurs équipements tout en réduisant les coûts de maintenance corrective.
À retenir
Le jumeau numérique de bâtiment n’est pas un projet informatique : c’est avant tout un projet de données terrain. La qualité du relevé LiDAR initial conditionne directement la fiabilité de toutes les analyses et décisions qui s’appuieront ensuite sur ce modèle.
Les cas d’usage concrets pour les professionnels du bâtiment
Le scan to BIM et la création d’un jumeau numérique répondent à des besoins très différents selon les profils. Voici les situations les plus fréquentes rencontrées sur le terrain.
Pour un architecte ou un maître d’œuvre, le BIM existant permet de disposer d’un relevé d’existant précis avant de concevoir une rénovation ou une extension. Il remplace avantageusement les plans papier souvent inexacts ou incomplets, et permet de travailler directement en modélisation 3D dès la phase esquisse.
Pour un BIM manager ou un bureau d’études techniques, la maquette numérique bâtiment existant est la base de coordination entre les différents corps d’état. Elle permet d’intégrer les réseaux, la structure et les équipements dans un modèle commun, de détecter les conflits avant le chantier et de produire des plans d’exécution cohérents.
Pour un gestionnaire de patrimoine ou un syndic de copropriété, le relevé laser 3D bâtiment permet de produire des plans conformes pour une division de lots, un état descriptif de division ou une attestation loi Carrez, avec une précision et une traçabilité que les relevés traditionnels ne peuvent pas garantir. GEOTOP RESEAUX accompagne ces professionnels dans leurs projets de copropriété avec une approche intégrée, du relevé terrain à la livraison des plans.
Pour un exploitant ou un facility manager, le jumeau numérique bâtiment en exploitation est un outil de pilotage à part entière, qui centralise la documentation technique, facilite la planification des interventions et réduit les risques liés à une connaissance incomplète du bâti.
Comment choisir son prestataire pour un projet scan to BIM ?
La qualité d’un projet de numérisation de bâtiment existant repose sur deux compétences distinctes qui doivent être maîtrisées par le même prestataire ou par des équipes qui travaillent en coordination étroite : l’acquisition terrain d’une part, et la modélisation BIM d’autre part.
Un prestataire qui maîtrise uniquement la prise de scan sans savoir ce qu’attend un BIM manager en termes de LOD, de structuration des objets ou de formats d’export produira un nuage de points inutilisable sans un travail de reprise coûteux. À l’inverse, un modélisateur BIM qui reçoit un nuage de points mal acquis ou mal enregistré ne pourra pas garantir la précision géométrique du modèle final.
Chez GEOTOP RESEAUX, l’acquisition terrain par scanner LiDAR et la valorisation des données en nuage de points géoréférencé sont au cœur de notre activité. Nous intervenons sur des projets variés, des relevés architecturaux aux relevés de réseaux, en passant par les acquisitions 3D pour le BIM, avec une approche qui intègre la topographie comme fil conducteur entre toutes ces missions. Pour découvrir l’ensemble de nos services ou nous soumettre un projet, rendez-vous sur notre page scanner LiDAR et nuage de points ou contactez directement notre équipe.
Aller plus loin avec le jumeau numérique de bâtiment
Créer un jumeau numérique de bâtiment existant est aujourd’hui un processus structuré, accessible et porteur de valeur pour un large éventail de professionnels. Il commence toujours par un relevé laser 3D rigoureux, se poursuit par le traitement du nuage de points et la modélisation BIM, et peut aboutir à un modèle dynamique connecté aux données d’exploitation.
La clé du succès réside dans la qualité de l’acquisition terrain et dans la cohérence de la chaîne de traitement, de la capture de la réalité jusqu’à la livraison d’une maquette exploitable. GEOTOP RESEAUX accompagne ses clients à chaque étape de cette chaîne, avec une expertise qui couvre à la fois le terrain et la valorisation des données.
En résumé : du scan to BIM au jumeau numérique de bâtiment
En combinant un relevé LiDAR rigoureux, une modélisation BIM adaptée aux besoins du projet et, le cas échéant, l’intégration des données d’exploitation, le jumeau numérique de bâtiment devient un outil fiable pour concevoir, rénover et gérer le bâti existant sur le long terme.
FAQ
Quelle est la différence entre un nuage de points et une maquette BIM ?
Le nuage de points est le résultat brut du scan LiDAR : un ensemble de millions de coordonnées 3D qui représentent la géométrie du bâtiment. La maquette BIM est une reconstruction structurée de ce bâtiment sous forme d’objets paramétriques (murs, dalles, poutres, équipements) avec des propriétés et des attributs. Le nuage de points est la matière première, la maquette BIM est le produit fini exploitable.
Combien de temps dure un relevé scan to BIM pour un bâtiment de taille moyenne ?
La durée dépend de la superficie, de la complexité du bâtiment et du niveau de détail attendu. Pour un bâtiment de 500 à 1 000 m², le relevé terrain peut durer une demi-journée à une journée complète. Le traitement du nuage de points et la modélisation BIM représentent ensuite plusieurs jours à plusieurs semaines de travail selon le LOD visé.
Le scan to BIM est-il adapté aux bâtiments anciens sans plans existants ?
Oui, c’est même l’un des cas d’usage les plus pertinents. Lorsqu’aucun plan fiable n’existe, le relevé laser 3D permet de repartir de zéro avec une base géométrique précise. C’est particulièrement utile pour les bâtiments historiques, les immeubles anciens ou les sites industriels dont la documentation technique est lacunaire.
Quels logiciels BIM peuvent importer un nuage de points ?
Les principaux logiciels du marché acceptent les nuages de points aux formats e57 ou xyz : Autodesk Revit, ArchiCAD, Allplan et leurs extensions dédiées. Certains proposent des outils de modélisation semi-automatique à partir du nuage, ce qui accélère la phase de reconstruction des éléments courants.
Le jumeau numérique de bâtiment est-il utile pour la performance énergétique ?
Oui. En intégrant les données de consommation et les caractéristiques thermiques des parois dans la maquette BIM, il est possible de simuler le comportement énergétique du bâtiment et d’identifier les postes d’amélioration prioritaires. Le jumeau numérique devient alors un outil d’aide à la décision pour les travaux de rénovation énergétique.
Quelle est la différence entre le LiDAR et la photogrammétrie pour un relevé de bâtiment ?
Le LiDAR mesure directement les distances par émission laser, ce qui lui confère une précision géométrique élevée même dans des conditions d’éclairage difficiles ou des espaces sans texture visuelle. La photogrammétrie reconstruit la géométrie à partir de photographies et dépend davantage de la qualité des images et des conditions lumineuses. Les deux techniques sont complémentaires et peuvent être combinées selon les contraintes du projet.
