Réaliser un relevé d’usine sans interrompre la production est une question que posent de plus en plus de responsables techniques et de bureaux d’études confrontés à des projets de modernisation ou de rénovation sur des sites industriels en activité. Arrêter une ligne de production, même quelques heures, représente un coût opérationnel et organisationnel considérable.
La bonne nouvelle : les technologies actuelles de scan 3D industriel permettent précisément d’éviter cet écueil. Grâce au scanner LiDAR et aux méthodes d’acquisition adaptées aux environnements en fonctionnement, il est aujourd’hui possible de documenter avec précision l’intégralité d’un site industriel tout en maintenant l’activité. Voici comment cela fonctionne concrètement, et ce que vous pouvez en attendre en termes de livrables exploitables.
Rélevé d’usine sans interrompre la production | Guide
Temps de lecture : ~12 min
- Résumé en bref
- Pourquoi le relevé d’usine sans interrompre la production est désormais la norme
- Scanner statique ou scanner mobile SLAM : quelle technologie pour votre usine ?
- Comment se déroule concrètement un scan 3D sur un site industriel en activité ?
- Quelles précautions HSE pour scanner une usine en fonctionnement ?
- Quels livrables obtient-on après un relevé laser 3D d’usine ?
- Scan-to-BIM industrie : transformer le nuage de points en maquette exploitable
- Aller plus loin avec le relevé d’usine sans interrompre la production
- FAQ
Résumé en bref
- Scan 3D en site actif : le scanner LiDAR permet de réaliser un relevé d’usine sans interrompre la production, grâce à une acquisition rapide et non intrusive.
- Deux technologies complémentaires : le scanner statique et le scanner mobile SLAM répondent à des contraintes différentes selon la configuration du site.
- Protocole HSE rigoureux : chaque intervention sur un site industriel en fonctionnement suit un protocole de sécurité précis, défini en amont avec les exploitants.
- Des livrables directement exploitables : nuage de points, maquette BIM as-built, plans 2D, modèle as-built et jumeau numérique industriel sont produits après traitement des données.
- Un processus structuré en cinq étapes : de la préparation terrain à la livraison des fichiers, chaque phase est cadrée pour garantir précision et continuité d’exploitation.
Pourquoi le relevé d’usine sans interrompre la production est désormais la norme
Pendant longtemps, les relevés de sites industriels imposaient des fenêtres d’arrêt de production, souvent planifiées lors de maintenances annuelles. Cette contrainte limitait fortement la fréquence des mises à jour documentaires et retardait les projets de retrofit industriel ou d’extension.
L’arrivée des scanners LiDAR de nouvelle génération a changé la donne. Ces instruments mesurent des millions de points par seconde en émettant des faisceaux laser inoffensifs pour les opérateurs et les équipements. Le scanner se positionne dans l’espace de travail, capte l’environnement à 360 degrés et reconstitue une représentation tridimensionnelle fidèle de l’atelier, des tuyauteries, des machines et de toutes les structures présentes.
Cette capacité à opérer en environnement actif repose sur deux facteurs clés : la rapidité d’acquisition et la discrétion de l’équipement. Une station de scan couvre plusieurs dizaines de mètres en quelques minutes. L’opérateur déplace ensuite le scanner de station en station, en coordonnant ses déplacements avec les équipes de production pour éviter les zones à risque. Le résultat est un nuage de points 3D géoréférencé qui capture l’état réel du site, machines en fonctionnement incluses, sans perturber les flux de travail.
Pour GEOTOP RESEAUX, ce type d’intervention s’inscrit dans une approche globale de l’acquisition de données terrain : le scan industriel ne se limite pas à produire des images, il génère des données précises, géoréférencées et directement exploitables dans les outils de conception et de gestion de patrimoine. Vous pouvez découvrir l’ensemble de nos capacités en acquisition 3D sur notre page dédiée au scanner LiDAR, nuage de points et jumeau numérique.
Scanner statique ou scanner mobile SLAM : quelle technologie pour votre usine ?
Le choix de la technologie d’acquisition dépend de la configuration du site, de la précision requise et de la nature des livrables attendus. Les deux approches sont complémentaires et peuvent être combinées sur un même chantier.
| Critère | Scanner LiDAR statique (ex. Trimble X7) | Scanner mobile SLAM |
|---|---|---|
| Précision | Millimétrique (1 à 3 mm à courte distance) | Centimétrique (5 à 20 mm selon les conditions) |
| Vitesse d’acquisition | Quelques minutes par station | Déplacement continu, très rapide sur grandes surfaces |
| Adapté à | Zones complexes, tuyauteries, contrôle dimensionnel | Grandes halles, couloirs, entrepôts, zones ouvertes |
| Contrainte HSE | Stationnaire, faible emprise au sol | Opérateur en déplacement, nécessite dégagement de passage |
| Recalage de stations | Points de calage ou cibles réfléchissantes | Algorithme SLAM (Simultaneous Localization And Mapping) |
| Livrables typiques | Nuage de points haute densité, maquette BIM LOD 300 à 400 | Nuage de points global, plan de masse, relevé rapide |
Combiner scanner statique, scanner mobile SLAM et photogrammétrie
Dans la pratique, un relevé d’usine en production mobilise souvent les deux technologies : le scanner statique pour les zones techniques nécessitant une précision millimétrique (réseaux de tuyauteries, équipements critiques, contrôle dimensionnel) et le scanner mobile SLAM pour couvrir rapidement les grandes surfaces de circulation ou les bâtiments annexes. La combinaison avec la photogrammétrie par drone peut également être envisagée pour les toitures, les charpentes hautes ou les zones inaccessibles depuis le sol.
Bon à savoir
Le recalage de stations consiste à assembler les nuages de points issus de chaque position du scanner en un seul modèle cohérent. Plus les points de calage sont précis et bien répartis, plus le nuage de points final sera fiable et exploitable sans retour sur site.
Comment se déroule concrètement un scan 3D sur un site industriel en activité ?
Une mission de relevé laser 3D d’usine suit un processus structuré qui garantit à la fois la qualité des données et la sécurité des équipes. Voici les cinq grandes phases d’une intervention type.
Phase 1 : cadrage et analyse des besoins
Avant toute intervention, nous analysons avec vous le périmètre à couvrir, la précision requise, les livrables attendus et les contraintes d’exploitation. Cette étape permet de définir le niveau de détail BIM adapté à votre projet : LOD 300 pour une conception générale, LOD 400 pour la coordination des corps d’état, LOD 500 pour un as-built exploitable en facility management. Le plan de scan est élaboré à ce stade, en identifiant les zones prioritaires, les accès difficiles et les éventuelles zones d’ombre à anticiper.
Phase 2 : préparation terrain et protocole HSE
La reconnaissance terrain est une étape clé, notamment sur les sites industriels en fonctionnement. Nous identifions les risques spécifiques au site (interférences électromagnétiques, zones ATEX, circulations de chariots, risques de projection) et nous coordonnons avec vos équipes pour définir les plages d’intervention compatibles avec l’activité. Un plan de prévention est systématiquement établi. La continuité d’exploitation est préservée : nos opérateurs s’adaptent aux flux de production et n’interfèrent pas avec les zones actives.
Phase 3 : acquisition LiDAR
L’acquisition se fait par stations successives, avec un recouvrement optimal entre chaque position pour garantir la complétude du nuage de points. Les points de calage sont matérialisés par des cibles réfléchissantes ou des points naturels géoréférencés. Sur les grandes surfaces, le scanner mobile SLAM peut prendre le relais pour accélérer la couverture. L’ensemble de l’atelier de production, des réseaux aériens, des tuyauteries et des structures est capturé sans qu’il soit nécessaire d’arrêter les machines.
Phase 4 : traitement des données
De retour en bureau, les données brutes sont traitées avec des logiciels spécialisés comme Trimble RealWorks. Le recalage de stations assemble les nuages en un modèle unique, le nettoyage supprime les éléments parasites (opérateurs, véhicules en mouvement), et le géoréférencement ancre le nuage dans un système de coordonnées précis. La densité de scan est vérifiée zone par zone pour s’assurer qu’aucune zone d’ombre ne compromet la qualité du livrable final.
Phase 5 : production des livrables
Le nuage de points nettoyé et géoréférencé sert de base à la production des livrables selon vos besoins : plans 2D (coupes, élévations, plans de masse), maquette BIM as-built sous Autodesk Revit (format RVT ou IFC), modèle 3D as-built des tuyauteries et réseaux (P&ID), jumeau numérique industriel, ou exports en formats standards (E57, RCP, LAS, DWG, PDF). Ces fichiers sont directement exploitables dans vos outils de conception, de coordination BIM ou de gestion de patrimoine.
Quelles précautions HSE pour scanner une usine en fonctionnement ?
La sécurité est une priorité absolue sur tout site industriel actif. Le protocole HSE mis en place avant chaque intervention couvre plusieurs dimensions. La reconnaissance préalable permet d’identifier les zones à risque, les équipements sous tension, les circulations de matières dangereuses et les accès restreints. Les opérateurs sont formés aux règles de sécurité spécifiques au site et équipés des EPI adaptés. Les plages d’intervention sont définies en accord avec le responsable sécurité du site, en privilégiant les moments de moindre activité pour les zones les plus contraintes.
Le scanner LiDAR lui-même est un équipement non intrusif : il n’émet pas de rayonnement dangereux pour les opérateurs ou les équipements électroniques sensibles, et son faible encombrement lui permet d’être positionné sans gêner les circulations. La durée de présence sur chaque station est courte, ce qui minimise l’exposition aux risques et facilite la coordination avec les équipes de production. L’ensemble de ces mesures garantit que le relevé d’usine sans interrompre la production reste une opération maîtrisée, sans impact sur la sécurité ni sur la performance industrielle.
À retenir
Sur les sites classés ATEX ou soumis à des contraintes réglementaires spécifiques, les équipements utilisés doivent être compatibles avec l’environnement. Cette vérification fait partie intégrante de la phase de cadrage avant toute intervention.
Quels livrables obtient-on après un relevé laser 3D d’usine ?
La valeur d’un scan 3D industriel se mesure à la qualité et à l’exploitabilité des livrables produits. Selon vos objectifs (conception, maintenance, retrofit, coordination BIM ou facility management), les livrables peuvent prendre plusieurs formes complémentaires.
Nuage de points 3D, plans 2D et maquette BIM as-built
Le nuage de points 3D est le livrable brut fondamental : il constitue la représentation numérique exhaustive de votre site, que vous pouvez réexploit&cceidil;er à tout moment sans retourner sur place. À partir de ce nuage, nous produisons des plans 2D précis (plans d’intérieur, coupes, élévations, plans de façade), une maquette BIM as-built sous Revit ou au format IFC pour la coordination entre corps d’état, un modèle 3D as-built des tuyauteries et équipements pour la rétro-conception ou le contrôle dimensionnel, et un jumeau numérique industriel pour le pilotage de projet et la gestion long terme du patrimoine. Les formats livrés (E57, RCP, RVT, IFC, DWG, PDF) sont compatibles avec les principaux logiciels de CAO, DAO et BIM du marché.

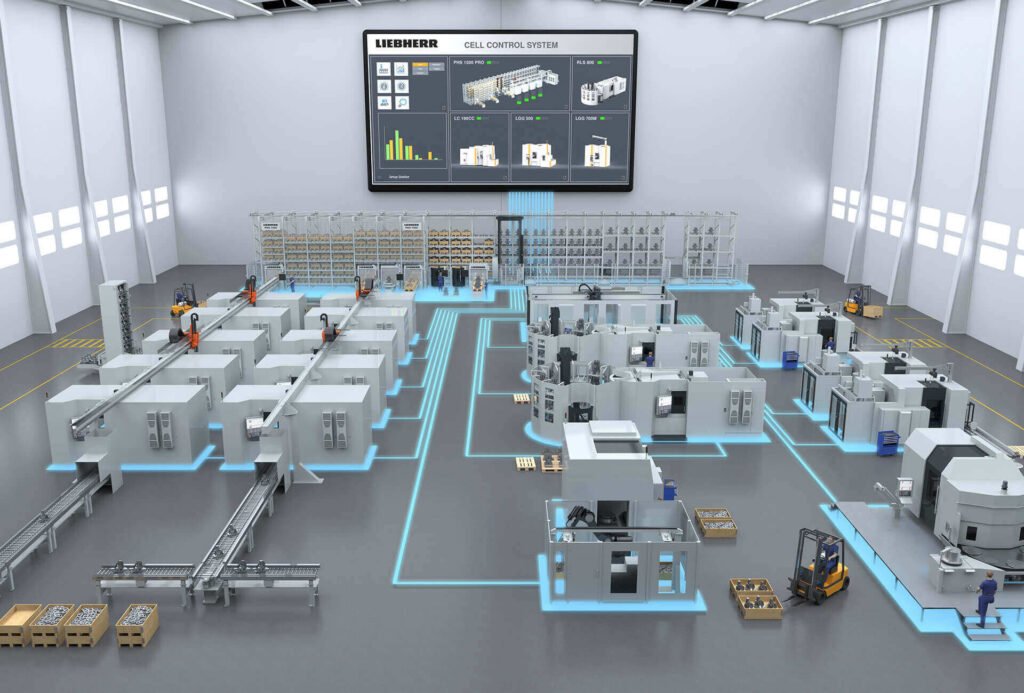

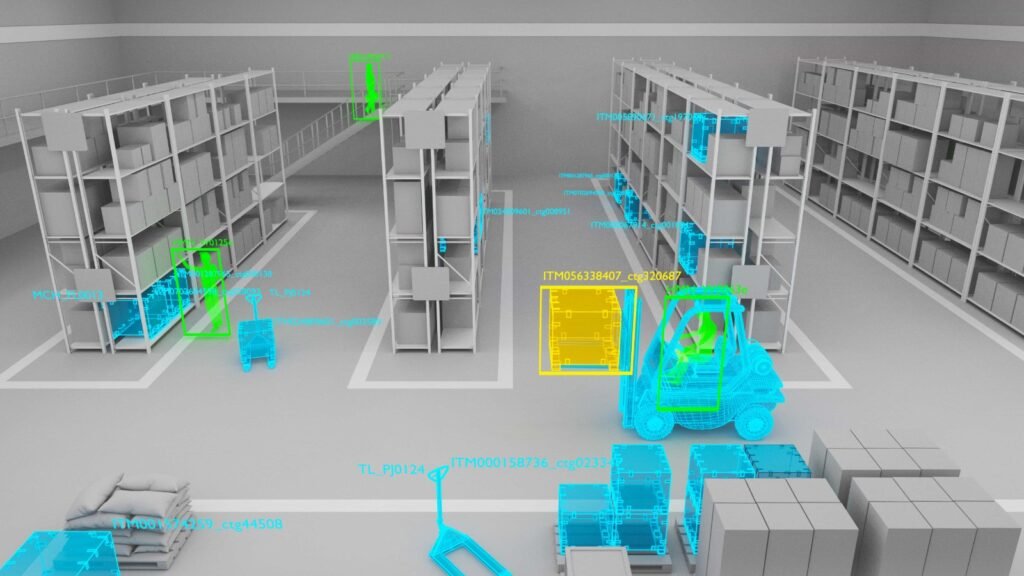

Jumeau numérique industriel et diffusion des livrables
Ces livrables répondent directement aux besoins des bureaux d’études techniques, des BIM managers et des responsables maintenance qui cherchent des données terrain précises, géoréférencées et immédiatement intégrables dans leurs workflows. Pour en savoir plus sur nos prestations de plans architecturaux issus de relevés 3D, consultez notre page plans architecturaux.
Scan-to-BIM industrie : transformer le nuage de points en maquette exploitable
Le processus Scan-to-BIM consiste à modéliser manuellement ou semi-automatiquement les éléments du nuage de points pour produire une maquette BIM structurée et intelligente. Chaque élément (mur, dalle, poutre, tuyau, équipement) est modélisé avec ses dimensions réelles et ses attributs, selon le niveau de détail défini en amont (LOD 300, LOD 400 ou LOD 500). Cette maquette as-built est ensuite utilisable pour la conception des extensions, la détection de collisions entre corps d’état, la coordination BIM entre intervenants, ou encore la gestion du patrimoine immobilier et technique.
Dans le contexte industriel, la maquette BIM as-built est particulièrement précieuse pour les projets de retrofit : elle permet aux ingénieurs de vérifier les gabarits disponibles, d’implanter virtuellement de nouveaux équipements et de tester des scénarios de modification sans mobiliser les équipes terrain. Le jumeau numérique industriel qui en découle devient un outil de pilotage permanent, mis à jour au fil des évolutions du site. GEOTOP RESEAUX accompagne ses clients dans cette démarche de numérisation 3D, depuis l’acquisition terrain jusqu’à la livraison de maquettes exploitables.
Aller plus loin avec le relevé d’usine sans interrompre la production
Le relevé d’usine sans interrompre la production n’est plus une promesse technologique : c’est une réalité opérationnelle accessible à tout site industriel, quelle que soit sa complexité. Grâce au scanner LiDAR, aux méthodes d’acquisition adaptées et à un protocole HSE rigoureux, il est possible de documenter avec précision l’intégralité d’un atelier de production, de ses réseaux et de ses équipements, tout en maintenant l’activité.
Les livrables produits (nuage de points, maquette BIM as-built, plans 2D, jumeau numérique) constituent une base de données terrain fiable, directement exploitable pour vos projets de modernisation, de coordination BIM ou de gestion de patrimoine. Si vous souhaitez évaluer la faisabilité d’un relevé sur votre site, contactez nos équipes pour une analyse personnalisée de vos besoins.
FAQ
En combien de temps peut-on réaliser le relevé complet d’une grande usine en production ?
La durée dépend de la superficie, de la complexité des installations et du nombre de zones accessibles simultanément. Un atelier de production de taille moyenne peut être scanné en une à deux journées d’intervention. Pour les sites de grande envergure, l’acquisition peut être répartie sur plusieurs sessions, en s’adaptant aux contraintes de planning de l’exploitant. Le traitement des données et la production des livrables s’effectuent ensuite en bureau, sans nécessiter de retour sur site.
Le scanner LiDAR perturbe-t-il les équipements électroniques ou les automates industriels ?
Non. Le scanner LiDAR fonctionne par émission de faisceaux laser de faible puissance, sans émission de champs électromagnétiques susceptibles d’interférer avec les automates, les capteurs ou les systèmes de contrôle-commande. Il est compatible avec les environnements industriels sensibles, sous réserve de vérification préalable des contraintes spécifiques au site lors de la phase de cadrage.
Quelle est la précision typique d’un relevé laser 3D sur un site industriel en fonctionnement ?
Avec un scanner LiDAR statique de type Trimble X7, la précision du nuage de points est de l’ordre du millimètre à courte et moyenne distance. Sur un site industriel en fonctionnement, quelques éléments mobiles (opérateurs, chariots) peuvent être capturés lors des scans, mais ils sont supprimés lors de la phase de nettoyage des données. La précision globale du relevé géoréférencé est généralement inférieure au centimètre.
Le nuage de points d’une usine peut-il être utilisé directement dans Revit ou dans un logiciel de CAO ?
Oui. Le nuage de points livré aux formats E57 ou RCP est importable directement dans Autodesk Revit, AutoCAD ou d’autres logiciels de CAO et BIM compatibles. Il sert de fond de référence pour la modélisation Scan-to-BIM ou pour la production de plans 2D. Les maquettes BIM as-built sont quant à elles livrées aux formats RVT (Revit natif) ou IFC (format ouvert interopérable).
Est-il possible de réaliser un scan 3D uniquement sur une partie d’une usine, sans couvrir l’ensemble du site ?
Tout à fait. Le périmètre d’intervention est défini lors du cadrage initial selon vos besoins et votre budget. Il est possible de scanner uniquement une zone de production spécifique, un local technique, une ligne de conditionnement ou un bâtiment particulier. Le nuage de points partiel peut être intégré ultérieurement à un relevé plus complet si le site évolue ou si de nouvelles zones doivent être documentées.
Quelle différence entre un relevé 3D d’usine et un relevé topographique classique ?
Un relevé topographique classique mesure des points caractéristiques d’un terrain ou d’un bâtiment pour en déduire des cotes et des plans. Le scan 3D capture des millions de points en quelques minutes et restitue une représentation tridimensionnelle exhaustive de l’environnement, y compris les éléments complexes comme les tuyauteries, les structures métalliques ou les machines. Les deux approches sont complémentaires : le géoréférencement topographique ancre le nuage de points dans un système de coordonnées précis, garantissant la cohérence des livrables avec les plans existants du site.
