Avant d’installer une centrale photovoltaïque au sol, la question des réseaux enterrés existants est souvent reléguée au second plan dès l’étude photovoltaïque. Pourtant, elle conditionne directement la sécurité du chantier, la conformité réglementaire du projet et la fiabilité des données transmises aux exploitants.
Câbles électriques tiers, conduites d’eau, réseaux de télécommunication ou de gaz peuvent traverser la parcelle sans que les plans disponibles ne les localisent avec suffisamment de précision. La détection de réseaux enterrés photovoltaïque est donc une mission technique à part entière, encadrée par des normes précises, qui doit être intégrée dès la phase études et implantation et non traitée comme une simple formalité administrative.
Détection réseaux enterrés photovoltaïque | Guide 2026
Temps de lecture : ~10 min
- Résumé en bref
- Pourquoi la détection des réseaux enterrés est obligatoire avant un projet photovoltaïque
- Techniques de détection des réseaux enterrés sur un chantier photovoltaïque
- Géoréférencement des réseaux et intégration dans le dossier photovoltaïque
- Étapes clés d’une mission de détection pour un projet de centrale PV au sol
- Choisir un prestataire qualifié pour la détection de réseaux avant travaux photovoltaïques
- Points clés à retenir sur la détection de réseaux enterrés photovoltaïque
- FAQ
Résumé en bref
Voici les points essentiels abordés dans cet article :
- Pourquoi la détection des réseaux enterrés est obligatoire avant tout projet de centrale PV au sol, et quelles sont les obligations réglementaires associées.
- Quelles techniques non intrusives (géoradar, induction électromagnétique) permettent de localiser les réseaux avec la précision exigée.
- Comment le géoréférencement des réseaux s’intègre dans le dossier d’étude photovoltaïque et répond aux exigences du PCRS.
- Quelles étapes suivre concrètement pour sécuriser cette mission de la consultation du guichet unique jusqu’à la livraison des plans.
Pourquoi la détection des réseaux enterrés est obligatoire avant un projet photovoltaïque
Un enjeu majeur de sécurité et de conformité réglementaire
Un projet de centrale photovoltaïque au sol implique des travaux de terrassement, de pose de tranchées et d’ancrage de structures. Ces opérations exposent les équipes à un risque réel d’endommagement des réseaux tiers présents dans le sous-sol de la parcelle ou à sa périphérie.
La réglementation française sur les travaux à proximité des réseaux, issue de l’arrêté du 19 février 2013 et du Décret 2006-272, impose à tout maître d’ouvrage de consulter le guichet unique des réseaux avant tout démarrage de chantier. Cette consultation permet d’identifier les exploitants de réseaux présents dans la zone d’étude et de leur adresser une Déclaration de projet de Travaux (DT), puis une Déclaration d’Intention de Commencement de Travaux (DICT) avant l’ouverture effective du chantier.
Mais les plans fournis en réponse à ces déclarations ne suffisent pas toujours. Lorsque les réseaux recensés sont classés en catégorie de précision B ou C, c’est-à-dire localisés avec une incertitude supérieure à 40 centimètres, le fascicule 2 du Guide technique des travaux impose de réaliser des investigations complémentaires pour atteindre la classe de précision A. Cette classe A correspond à une erreur maximale de localisation de 40 centimètres en planimétrie et de 50 centimètres en altimétrie pour les réseaux non rigides. Elle est indispensable pour travailler en toute sécurité à proximité d’un réseau enterré.
Dans le cadre d’un projet photovoltaïque, les réseaux tiers concernés peuvent être très variés : lignes électriques Haute Tension A ou Basse Tension, conduites de gaz, canalisations d’eau potable ou d’assainissement, fourreaux de fibre optique ou câbles de télécommunication. Leur présence peut contraindre le tracé des tranchées dédiées aux câbles DC et AC de l’installation, modifier l’implantation des postes de transformation ou des onduleurs, et générer des surcoûts si elle est découverte en cours de chantier.
Techniques de détection des réseaux enterrés sur un chantier photovoltaïque
Des méthodes de détection non intrusives adaptées au terrain
La détection de réseaux enterrés photovoltaïque repose sur une combinaison de méthodes non intrusives, choisies en fonction de la nature des réseaux à localiser et des caractéristiques du terrain.
L’induction électromagnétique, réalisée avec un radio-détecteur couplé à un émetteur, est la technique de référence pour les réseaux métalliques conducteurs. Pour les câbles électriques, la norme NF S70-003-2 et le fascicule 2 imposent le recours au mode actif avec raccordement direct sur le réseau, afin de s’assurer que le signal détecté correspond bien au câble ciblé et non à un réseau adjacent. Cette exigence est particulièrement importante sur les chantiers photovoltaïques, où les câbles DC et AC enterrés en gaines PVC ou PE peuvent être proches d’autres réseaux électriques tiers.

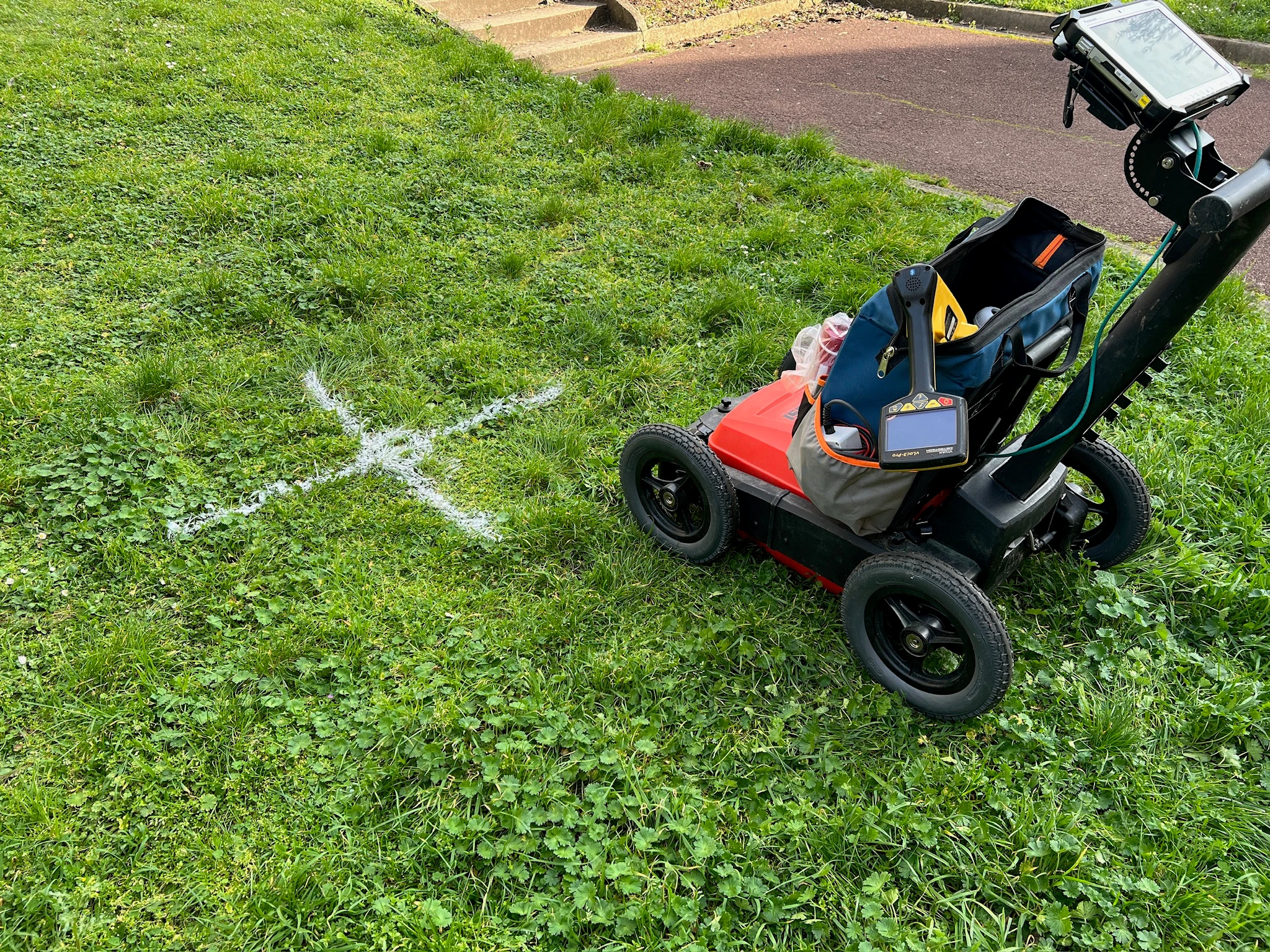

Le géoradar, également appelé GPR (Ground Penetrating Radar) ou radar de sol, est l’instrument privilégié pour détecter les réseaux non métalliques : fourreaux en polyéthylène, conduites en PVC, gaines de fibre optique non armées ou structures maçonnées enterrées. Cette technique permet d’obtenir une image en coupe du sous-sol et d’identifier des anomalies correspondant à des ouvrages enterrés, même lorsqu’ils ne sont pas conducteurs. Elle est donc complémentaire de l’induction électromagnétique et souvent utilisée en combinaison sur les grandes emprises foncières des centrales PV au sol.
Lorsque ces méthodes non intrusives ne permettent pas d’atteindre la classe de précision A, des sondages manuels ou mécanisés peuvent être réalisés ponctuellement pour confirmer la position et la profondeur d’un réseau. Ces investigations complémentaires sont encadrées par le fascicule 2 et doivent être documentées dans le rapport de détection remis au maître d’ouvrage.
Une fois les réseaux localisés, ils sont marqués au sol selon les codes couleur définis par la norme NF P 98-332, qui attribue une couleur spécifique à chaque type de réseau (jaune pour le gaz, rouge pour l’électricité, bleu pour l’eau potable, vert pour les télécommunications, etc.). Ce marquage facilite la coordination des équipes de chantier et réduit le risque d’endommagement lors des travaux de terrassement.
Géoréférencement des réseaux et intégration dans le dossier photovoltaïque
Des plans de réseaux géoréférencés et directement exploitables

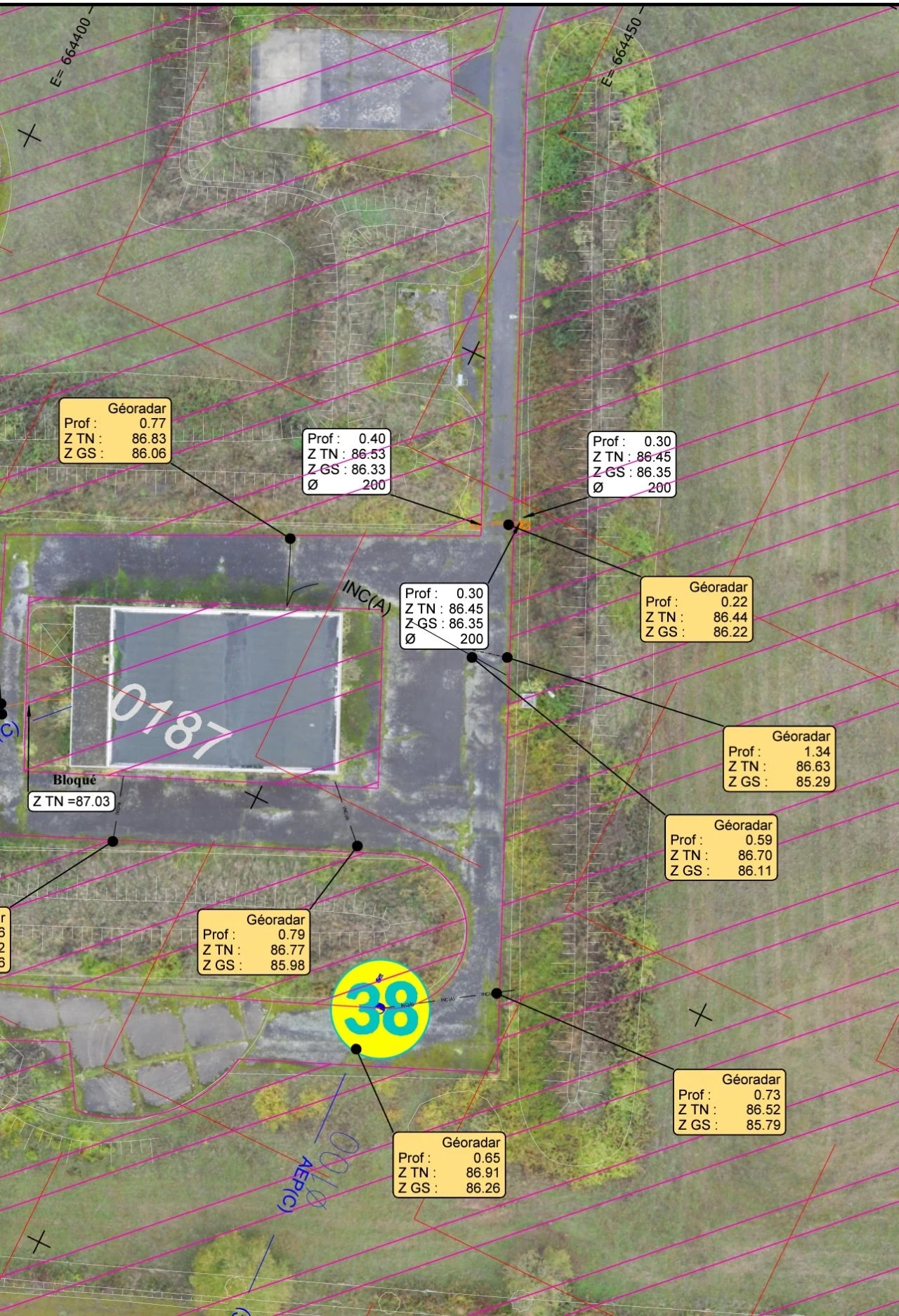

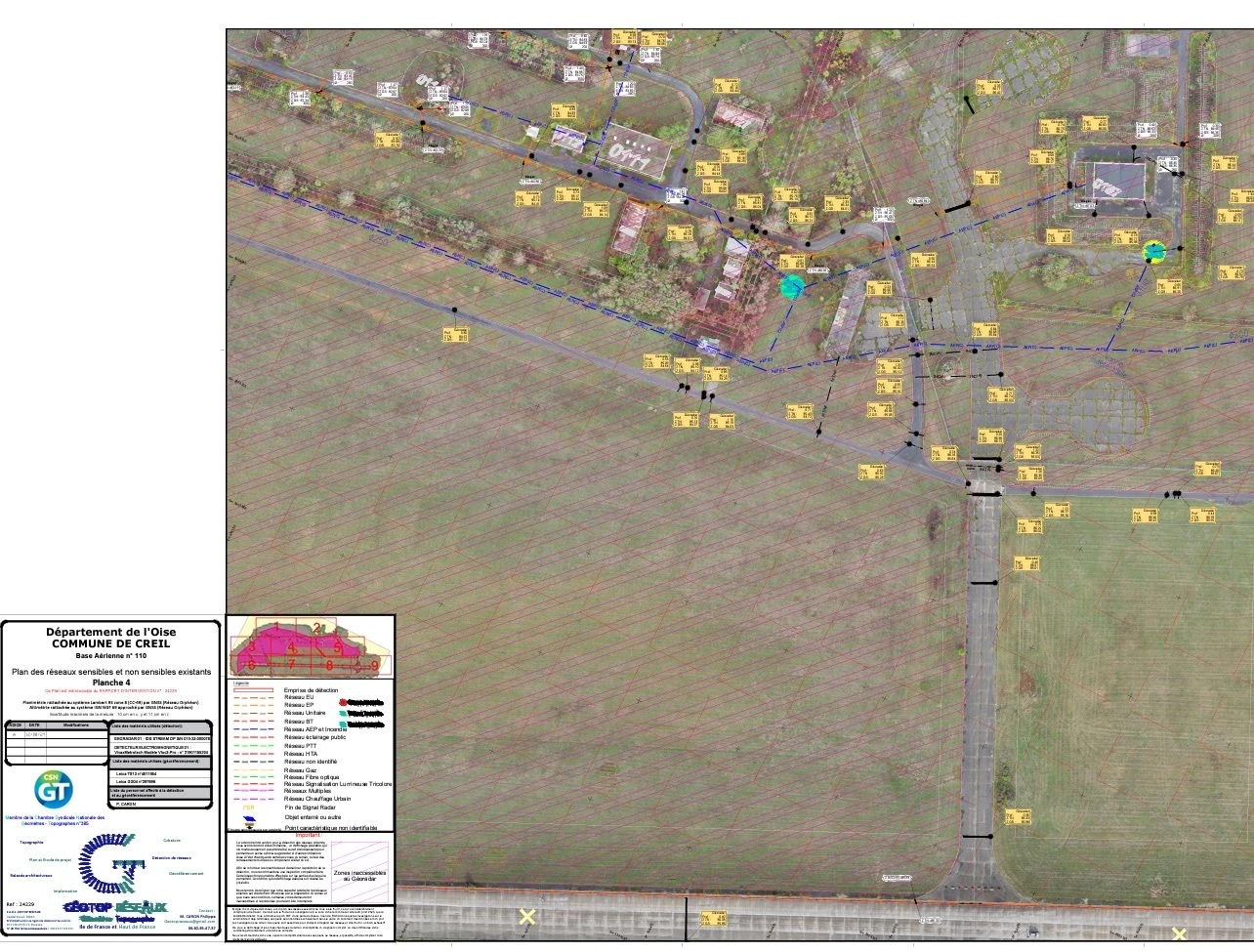

La détection seule ne suffit pas. Les résultats doivent être géoréférencés, c’est-à-dire associés à des coordonnées géographiques précises dans un système de référence conforme à la réglementation française. Le géoréférencement des réseaux s’effectue sur un fond de plan PCRS (Plan de Corps de Rue Simplifié), qui constitue depuis 2016 le format d’échange de référence pour les déclarations de travaux. Les points caractéristiques des réseaux, notamment les changements de direction, les jonctions, les émergences et les liaisons vers les postes de transformation, sont levés et positionnés conformément à la norme NF S70-003-3.
Chez GEOTOP RESEAUX, cette phase de géoréférencement est conduite par des techniciens formés aux exigences de la réglementation travaux à proximité des réseaux. Les données produites sont directement exploitables dans les logiciels SIG et CAO/DAO utilisés par les bureaux d’études et les maîtres d’ouvrage. Pour en savoir plus sur nos missions, vous pouvez consulter notre page dédiée au géoréférencement des réseaux.
Le guide d’étude d’impact des installations photovoltaïques au sol publié par le Ministère de la Transition Écologique impose de prendre en compte les réseaux existants et projetés dans l’analyse des impacts du projet. Les plans issus de la détection et du géoréférencement doivent donc être intégrés dans les pièces graphiques du dossier d’étude : plans des câbles DC et AC enterrés, localisation des postes de transformation, des onduleurs et des chemins de câbles, superposition avec les réseaux tiers identifiés lors de la consultation DT-DICT.
Cette intégration est également utile pour les opérations de maintenance et de repowering du parc photovoltaïque. Un plan de réseaux géoréférencé et à jour permet d’intervenir en toute sécurité lors des opérations d’extension, de remplacement d’équipements ou de renforcement de la capacité installée, sans avoir à recommencer une campagne de détection complète.
Étapes clés d’une mission de détection pour un projet de centrale PV au sol
Le tableau suivant présente les grandes étapes d’une mission de détection et de géoréférencement des réseaux enterrés dans le cadre d’un projet photovoltaïque, avec les livrables et les références réglementaires associées.
| Étape | Action principale | Livrable | Référence réglementaire |
|---|---|---|---|
| 1. Consultation réglementaire | Consultation du guichet unique, envoi des DT aux exploitants de réseaux | Récépissés DT, plans exploitants | Arrêté du 19 février 2013, Décret 2006-272 |
| 2. Analyse documentaire | Collecte et analyse des plans existants, identification des réseaux en classes B et C | Synthèse des réseaux à investiguer | Fascicule 2, NF S70-003-2 |
| 3. Détection non intrusive | Géoradar et induction électromagnétique sur la zone d’étude | Tracés détectés, marquage au sol NF P 98-332 | NF S70-003-2, Fascicule 2 |
| 4. Investigations complémentaires | Sondages ponctuels si classe A non atteinte | Rapport de sondages | Fascicule 2 |
| 5. Géoréférencement | Levé des points caractéristiques, rattachement au PCRS | Plans géoréférencés SIG/CAO | NF S70-003-3, PCRS |
| 6. Intégration au dossier PV | Superposition avec les réseaux projetés, livraison des pièces graphiques | Plans d’étude d’impact, dossier réglementaire | Guide d’étude d’impact PV au sol MTES |
| 7. DICT et suivi chantier | Envoi des DICT, coordination avec les exploitants avant démarrage des travaux | Récépissés DICT, plans chantier | Arrêté du 19 février 2013 |
Cette séquence s’applique aussi bien aux nouvelles centrales qu’aux opérations de repowering sur des parcs existants, où les réseaux internes de l’installation peuvent eux-mêmes nécessiter une campagne de détection si les plans de récolement d’origine sont incomplets ou absents.
À retenir
Lors d’une opération de repowering, les câbles DC et AC enterrés lors de la construction initiale peuvent ne pas être documentés avec la précision exigée aujourd’hui. Une nouvelle campagne de détection et de géoréférencement est souvent nécessaire pour mettre à jour les plans et sécuriser les interventions.
Choisir un prestataire qualifié pour la détection de réseaux avant travaux photovoltaïques
La qualité d’une mission de détection de réseaux enterrés photovoltaïque dépend directement des compétences du prestataire et des équipements mobilisés. La certification Qualitia, délivrée aux opérateurs de détection de réseaux, constitue un critère de sélection important pour s’assurer que la mission sera réalisée conformément aux normes NF S70-003-2 et NF S70-003-3 et que les livrables seront exploitables dans le cadre réglementaire DT-DICT.
Au-delà de la certification, il est essentiel que le prestataire maîtrise à la fois la détection non intrusive et le géoréférencement topographique, pour produire des plans directement intégrables dans les outils SIG et CAO/DAO du bureau d’études. Cette double compétence, détection et topographie, est précisément ce que GEOTOP RESEAUX apporte sur chaque mission : une approche globale qui va de la localisation terrain jusqu’à la valorisation cartographique des données, sans rupture de chaîne entre les phases de mesure et de restitution.
Nous intervenons sur des projets de toutes tailles, des petites installations agricoles aux grandes centrales au sol, avec des livrables adaptés aux besoins des maîtres d’ouvrage, des bureaux d’études et des conducteurs de travaux. Pour décrire votre projet et obtenir une réponse adaptée, vous pouvez nous contacter directement.
Pour aller plus loin sur nos méthodes et nos missions, retrouvez notre page dédiée à la détection des réseaux enterrés.
Points clés à retenir sur la détection de réseaux enterrés photovoltaïque
La détection de réseaux enterrés photovoltaïque n’est pas une contrainte administrative parmi d’autres. C’est une étape technique structurante qui conditionne la sécurité des travaux, la conformité du dossier réglementaire et la fiabilité des données transmises aux exploitants et aux services instructeurs.
En combinant géoradar, induction électromagnétique et géoréférencement topographique, une mission bien conduite permet de sécuriser le chantier, d’anticiper les contraintes liées aux réseaux tiers et de produire des plans directement exploitables tout au long du cycle de vie de l’installation. Intégrer cette mission dès la phase études, et non en urgence avant le démarrage des travaux, est la meilleure façon d’éviter les mauvaises surprises et de respecter les délais de réalisation.
FAQ
La détection de réseaux est-elle obligatoire pour une petite installation photovoltaïque sur terrain agricole ?
Oui. L’obligation de consulter le guichet unique et d’envoyer des DT s’applique dès lors que des travaux sont réalisés à proximité de réseaux enterrés, quelle que soit la taille de l’installation. Si des réseaux sont recensés avec une classe de précision insuffisante, des investigations complémentaires sont obligatoires avant le démarrage des travaux.
Quelle est la différence entre une DT et une DICT dans un projet photovoltaïque ?
La Déclaration de projet de Travaux (DT) est envoyée par le maître d’ouvrage ou son représentant en phase études, pour obtenir les plans des réseaux existants. La Déclaration d’Intention de Commencement de Travaux (DICT) est envoyée par l’entreprise exécutante avant le démarrage effectif des travaux. Ces deux démarches sont obligatoires et distinctes.
Les câbles internes d’une centrale PV (câbles DC, AC, communication) sont-ils soumis aux mêmes obligations de géoréférencement que les réseaux tiers ?
Oui. Une fois posés et mis en service, les câbles enterrés d’une centrale photovoltaïque constituent des ouvrages en service soumis aux obligations de cartographie et de géoréférencement. L’exploitant du parc doit être en mesure de fournir des plans à jour en cas de travaux à proximité, conformément à la réglementation anti-endommagement.
Qu’est-ce que le PCRS et pourquoi est-il important pour un projet photovoltaïque ?
Le Plan de Corps de Rue Simplifié (PCRS) est le fond de plan de référence pour le géoréférencement des réseaux enterrés en France. Il constitue le support cartographique obligatoire pour les échanges de données entre exploitants de réseaux et maîtres d’ouvrage dans le cadre des déclarations DT-DICT. Pour un projet photovoltaïque, les plans de réseaux détectés doivent être rattachés à ce référentiel pour être réglementairement exploitables.
Peut-on réutiliser les plans de détection d’une centrale existante pour un projet de repowering ?
Cela dépend de la date et des conditions dans lesquelles ces plans ont été réalisés. Si les plans existants ne sont pas géoréférencés en classe A ou s’ils datent d’avant la mise en place des obligations actuelles, une nouvelle campagne de détection est généralement nécessaire pour sécuriser les travaux de repowering et mettre à jour la documentation réglementaire.
Combien de temps dure une mission de détection de réseaux pour une centrale photovoltaïque au sol ?
La durée dépend de la superficie de la parcelle, de la densité des réseaux présents et des conditions d’accès au terrain. Pour une installation de taille courante, la phase de détection terrain peut représenter une à plusieurs journées d’intervention, auxquelles s’ajoute le temps de traitement, de géoréférencement et de production des livrables cartographiques.
