La détection des réseaux en polyéthylène figure aujourd’hui parmi les problématiques les plus sensibles sur les chantiers de travaux publics, d’aménagement et de rénovation. Conduites d’eau potable, de gaz, d’assainissement, d’arrosage ou réseaux industriels en PE / PEHD sont omniprésents, mais leur caractère non conducteur rend leur localisation complexe : les méthodes classiques de radiodétection électromagnétique atteignent rapidement leurs limites. Pour sécuriser les travaux, respecter les obligations réglementaires et fiabiliser les plans, il devient indispensable de combiner plusieurs technologies (sondes internes, géoradar, techniques acoustiques) et de les intégrer dans un flux global de topographie et de géoréférencement. C’est précisément le positionnement de GEOTOP RESEAUX, spécialiste de la donnée terrain, de la détection jusqu’à la valorisation 3D.
Comment réussir la détection des réseaux en polyéthylène (PE) non conducteurs ?
Temps de lecture : ~11 min
- Comprendre les spécificités des réseaux en polyéthylène
- Cadre réglementaire et enjeux de précision
- Les limites des méthodes électromagnétiques classiques
- Les aiguilles détectables et sondes internes
- Le géoradar pour les réseaux PE non accessibles
- Méthodes acoustiques et gaz traceur pour les réseaux PE
- Synthèse des principales techniques de détection des réseaux PE
- Intégrer la détection PE au géoréférencement et à la 3D
- FAQ
- Pour aller plus loin
Comprendre les spécificités des réseaux en polyéthylène
Caractéristiques des réseaux en polyéthylène
Les conduites en PE / PEHD sont devenues la norme pour de nombreux réseaux enterrés (eau potable, gaz basse ou moyenne pression, arrosage, assainissement sous pression, réseaux industriels). Leur légèreté, leur résistance à la corrosion et leur facilité de pose expliquent ce succès. Toutefois, le PE est un matériau non métallique et non conducteur ; il ne permet pas de faire circuler un courant électrique dans la canalisation. Les techniques classiques de détection par induction de courant, très efficaces sur la fonte ou l’acier, sont donc inopérantes. Les conséquences d’une localisation approximative sont multiples : dégâts sur ouvrages sensibles, retards de chantier, non-conformité aux exigences réglementaires anti-endommagement. La logique à adopter consiste à passer d’une approche mono-technique à une combinaison de méthodes adaptées aux réseaux plastiques.
Cadre réglementaire et enjeux de précision
Obligations réglementaires et précision des réseaux PE
La réforme anti-endommagement et les obligations DT / DICT imposent de connaître avec précision la position des réseaux enterrés, notamment des ouvrages sensibles. L’objectif de généralisation du PCRS et la recherche systématique de la classe A renforcent ce besoin de données fiables. Pour les réseaux PE, cela se traduit par trois impératifs : améliorer la localisation avant travaux grâce à des investigations complémentaires, mettre à jour les plans géoréférencés pour tendre vers la classe A et intégrer les résultats dans les SIG, la CAO ou une maquette BIM. GEOTOP RESEAUX articule détection, topographie et géoréférencement dans un même flux de production de données terrain.
Les limites des méthodes électromagnétiques classiques
Sur un réseau métallique, un générateur injecte un signal électrique et un récepteur suit ce signal en surface pour tracer la conduite. Sur le PE, cette démarche ne fonctionne que si un fil traceur métallique a été posé et reste accessible — or bien souvent il est absent, rompu ou introuvable. Il faut donc créer un support détectable (aiguille, sonde) ou recourir à des méthodes indépendantes de la conductivité, comme le géoradar ou l’acoustique.
Les aiguilles détectables et sondes internes
Principe de la sonde interne
Lorsqu’un point d’accès existe (regard, bouche à clé, extrémité de conduite, piquage), on introduit dans la canalisation une aiguille détectable connectée à un générateur. Le détecteur suit ensuite en surface le signal émis, permettant de tracer précisément le cheminement et la profondeur de la conduite. La méthode s’applique particulièrement aux réseaux d’eau potable, d’arrosage ou aux branchements individuels.
Avantages et limites
Cette solution offre une haute précision et reste non destructive, mais elle exige un accès physique au réseau ; la progression peut être bloquée par des coudes serrés, des dérivations ou des dépôts internes et devient inapplicable si la conduite est colmatée.
Le géoradar pour les réseaux PE non accessibles

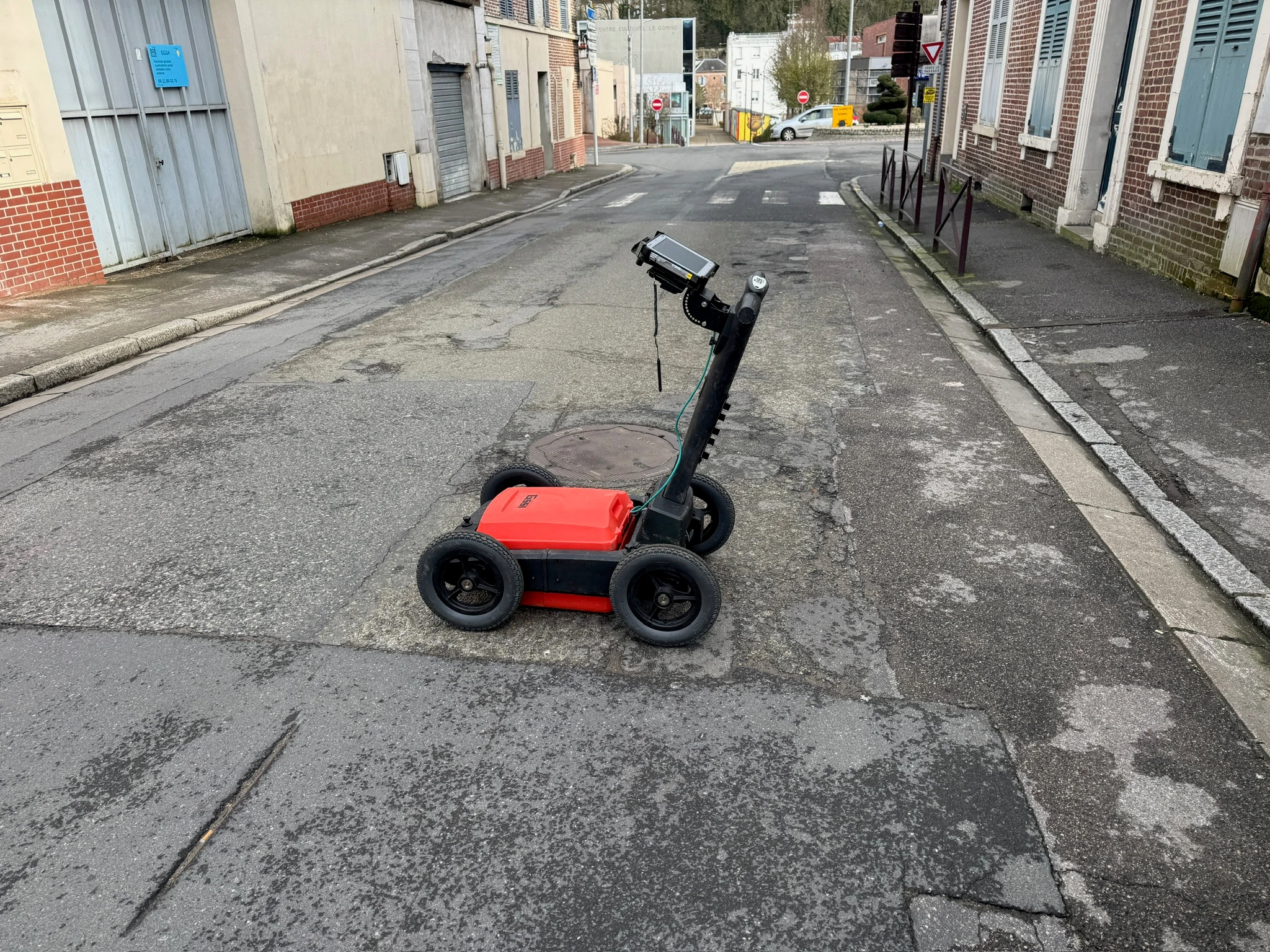

Comment fonctionne le géoradar
Le géoradar émet des ondes électromagnétiques vers le sous-sol et enregistre les réflexions créées aux interfaces entre matériaux. Il détecte ainsi les contrastes de permittivité, qu’il s’agisse d’une gaine PE pleine d’eau, d’un vide ou d’un changement de densité. La méthode ne dépend donc pas de la conductivité de la canalisation.
Dans quels cas privilégier le géoradar

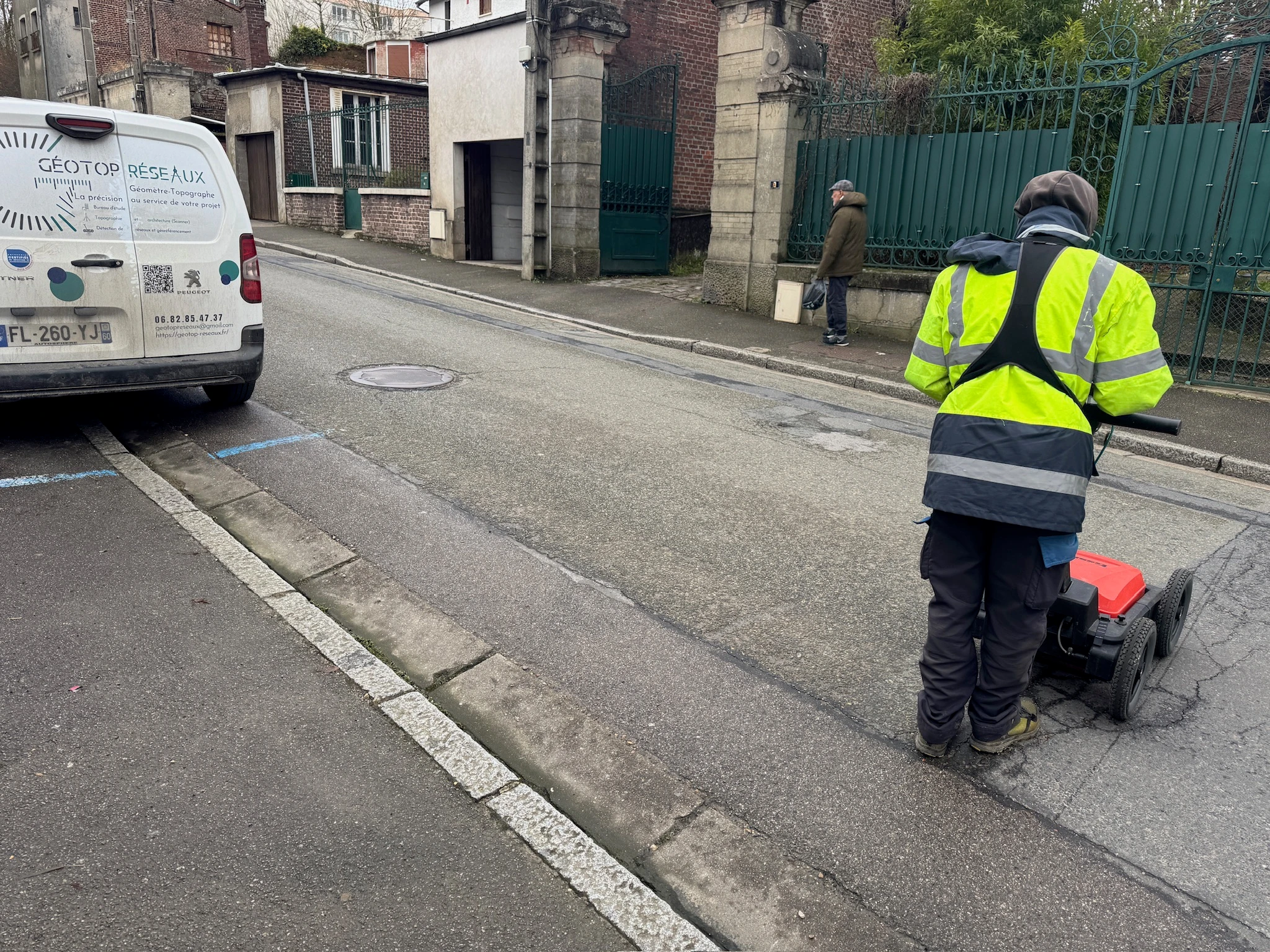

Le géoradar s’avère pertinent lorsqu’aucun point d’accès n’existe pour introduire une aiguille, en présence de réseaux complexes sous voirie, pour croiser des informations d’archives ou encore pour repérer simultanément plusieurs types de réseaux lors d’une même campagne. En zone urbaine dense, il fournit une vision globale du sous-sol, que GEOTOP RESEAUX peut fusionner avec un relevé topographique ou un nuage de points 3D.
- Avantages : détection possible même sans fil traceur ni accès interne ; couverture rapide de grandes surfaces ; méthode non destructive.
- Limites : performance dépendante de la nature du sol ; interprétation nécessitant une forte expertise ; moins adapté à la localisation très fine des fuites.
Méthodes acoustiques et gaz traceur pour les réseaux PE
Au-delà du tracé global, l’enjeu pour les exploitants d’eau ou de gaz est souvent la localisation d’une fuite. Le percuteur acoustique injecte un signal sonore dans la conduite ; l’écoute au sol permet ensuite de suivre la propagation du bruit. Pour les fuites, la détection électro-acoustique complète ces recherches et peut être associée à l’injection d’un gaz traceur, repéré en surface par un détecteur spécifique.
Synthèse des principales techniques de détection des réseaux en polyéthylène
| Objectif principal | Contexte réseau PE | Technologie adaptée |
|---|---|---|
| Tracer une conduite PE accessible | Eau potable, arrosage, branchement individuel | Aiguille détectable ou sonde interne |
| Localiser un réseau PE sans point d’accès | Zone urbaine dense, sous voirie, site sensible | Géoradar (investigation douce) |
| Repérer un réseau plastique sans insertion | Réseau PE ou PVC, accès limité | Percuteur acoustique et écoute au sol |
| Localiser une fuite sur conduite PE | Réseau d’eau, conduite sous chaussée ou terrain | Électro-acoustique et gaz traceur |
| Cartographier plusieurs réseaux sur une zone | Préparation de travaux, mise à jour SIG et PCRS | Approche combinée multi-techniques |
Intégrer la détection PE au géoréférencement et à la 3D

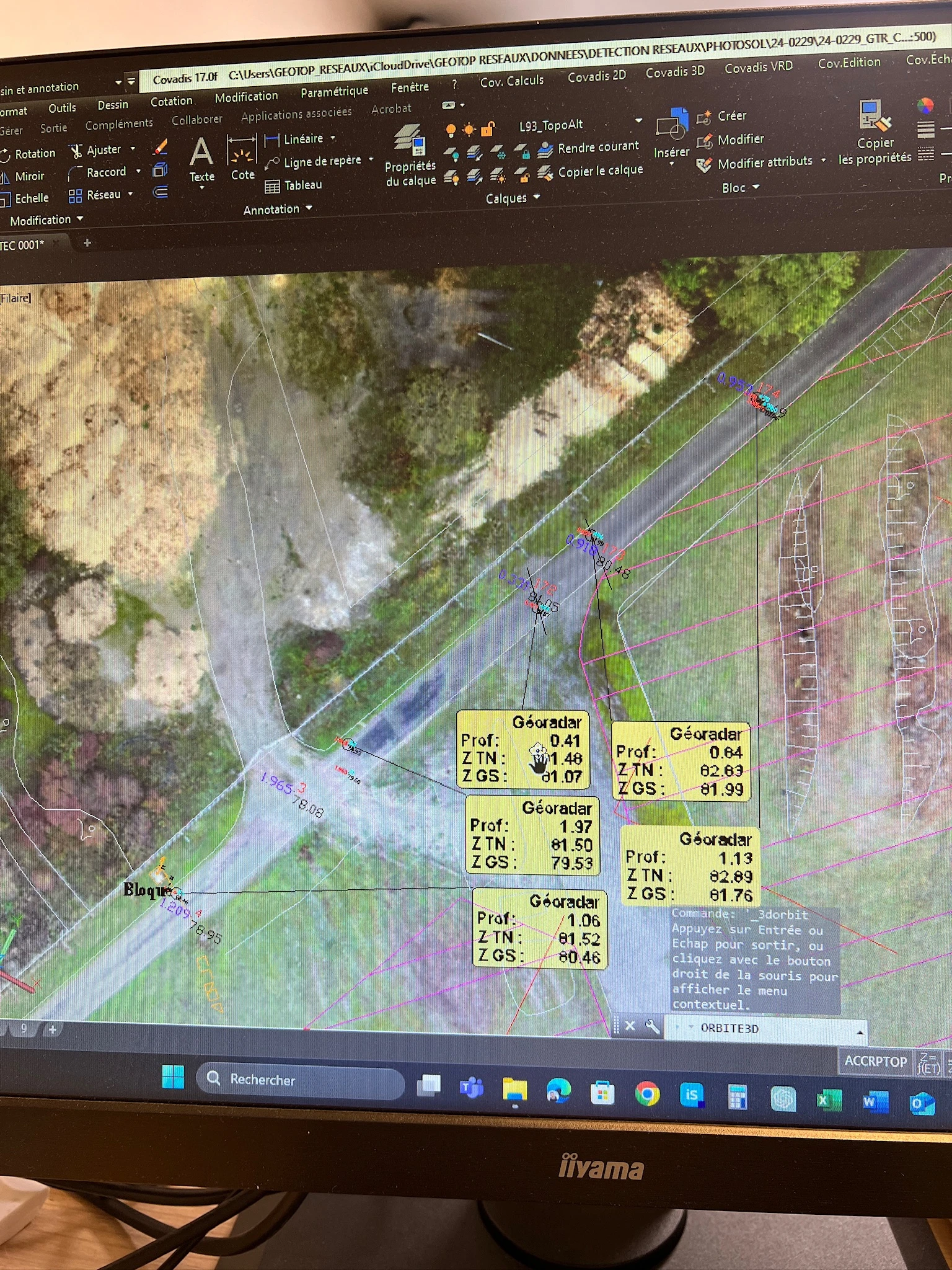

Détecter un réseau n’est qu’une étape ; la rendre exploitable dans la durée en est une autre. GEOTOP RESEAUX réalise le relevé topographique et le géoréférencement précis des réseaux détectés (objectif classe A lorsque les conditions le permettent), produit des plans compatibles SIG ou CAO / DAO et, lorsque pertinent, intègre les données dans un nuage de points 3D ou une maquette BIM. La topographie relie ainsi la détection de réseaux PE à l’ensemble de l’environnement du projet.
FAQ
Comment savoir si mon réseau enterré est en polyéthylène ou métallique ?
En l’absence de plans, l’année de pose, le type de réseau (eau, gaz, arrosage) et l’aspect des organes visibles peuvent orienter le diagnostic. Un spécialiste commence souvent par tester une radiodétection classique ; en cas d’absence de signal, il privilégie la piste d’un réseau en PE ou PVC et bascule vers des aiguilles détectables, sondes internes ou géoradar.
Peut-on détecter un réseau PE sans aucun plan disponible ?
Oui, mais cela suppose une approche méthodique. La priorité est de sécuriser la zone en combinant des techniques douces (recherche d’indices en surface, radiodétection, géoradar, sondes internes si un accès est trouvé). Les résultats sont ensuite géoréférencés pour constituer un premier plan fiable, utile aux opérations futures (investigations complémentaires DT / DICT).
Le géoradar suffit-il toujours pour les réseaux plastiques ?
Non. Dans certains sols très conducteurs ou hétérogènes, la pénétration des ondes est limitée. L’absence de contraste net entre la conduite PE et le milieu environnant peut aussi réduire la lisibilité. D’où l’importance de croiser les méthodes : géoradar, sondes internes, acoustique, puis, si nécessaire, validation ponctuelle par sondage mécanique.
Pour aller plus loin
La détection des réseaux en polyéthylène requiert la maîtrise du cadre réglementaire, le choix de technologies pertinentes et la capacité à transformer les mesures en données géoréférencées exploitables dans vos outils (SIG, CAO / DAO, BIM). En combinant détection multi-techniques, topographie de précision et relevés 3D par scanner LiDAR, GEOTOP RESEAUX sécurise vos chantiers et modernise votre patrimoine de données. Pour structurer vos futures opérations autour de plans fiables et de livrables adaptés, découvrez nos solutions de relevés topographiques :
—
