Le contrôle de planéité d’une dalle est un point de passage obligé avant la pose de revêtements, l’installation de rayonnages ou la mise en service d’un sol industriel. Une dalle hors tolérance peut générer des surcoûts, des litiges et des désordres prématurés.
Là où la règle de 2 mètres donne une vision partielle et sujette à interprétation, le scanner 3D LiDAR permet aujourd’hui un contrôle de planéité exhaustif, millimétrique et entièrement documenté.
Cet article vous guide pas à pas sur la méthode, compare règle et scanner 3D et explique comment lire un rapport de contrôle exploitable pour vos chantiers.
Contrôle de planéité d’une dalle béton par scanner 3D : La méthode et le rapport
Temps de lecture : ~14 min
- Comprendre la planéité d’une dalle béton
- Rappel des tolérances de planéité
- Méthode classique à la règle de 2 m
- Contrôle par scanner 3D LiDAR
- Méthodologie GEOTOP RESEAUX
- Contenu d’un rapport de contrôle
- À faire / À ne pas faire
- FAQ
Comprendre la planéité d’une dalle béton
Planéité
La planéité mesure les ondulations locales de la surface : creux et bosses susceptibles de gêner un carrelage, un revêtement résine ou la circulation d’engins. En pratique, on compare la surface à une référence plane (généralement une règle rigide de 2 m) et l’on mesure le vide entre la règle et le béton.
Horizontalité et pentes
Une dalle peut être volontairement en pente pour l’évacuation des eaux ; elle peut donc être plane sans être horizontale. Un contrôle sérieux distingue toujours les défauts ponctuels (planéité) du profil global (horizontalité et pentes).
Rappel des tolérances de planéité
| Type d’usage | Tolérance courante (vide sous règle de 2 m) |
|---|---|
| Dallage résidentiel | ≈ 5 mm |
| Zone industrielle / circulation d’engins | ≈ 3 mm |
| Contrôle local (réglet 20 cm) | ≈ 2 mm |
Ces valeurs restent indicatives ; référez-vous toujours au cahier des charges et aux DTU pour valider la conformité zone par zone.
Méthode classique à la règle de 2 m
Principe

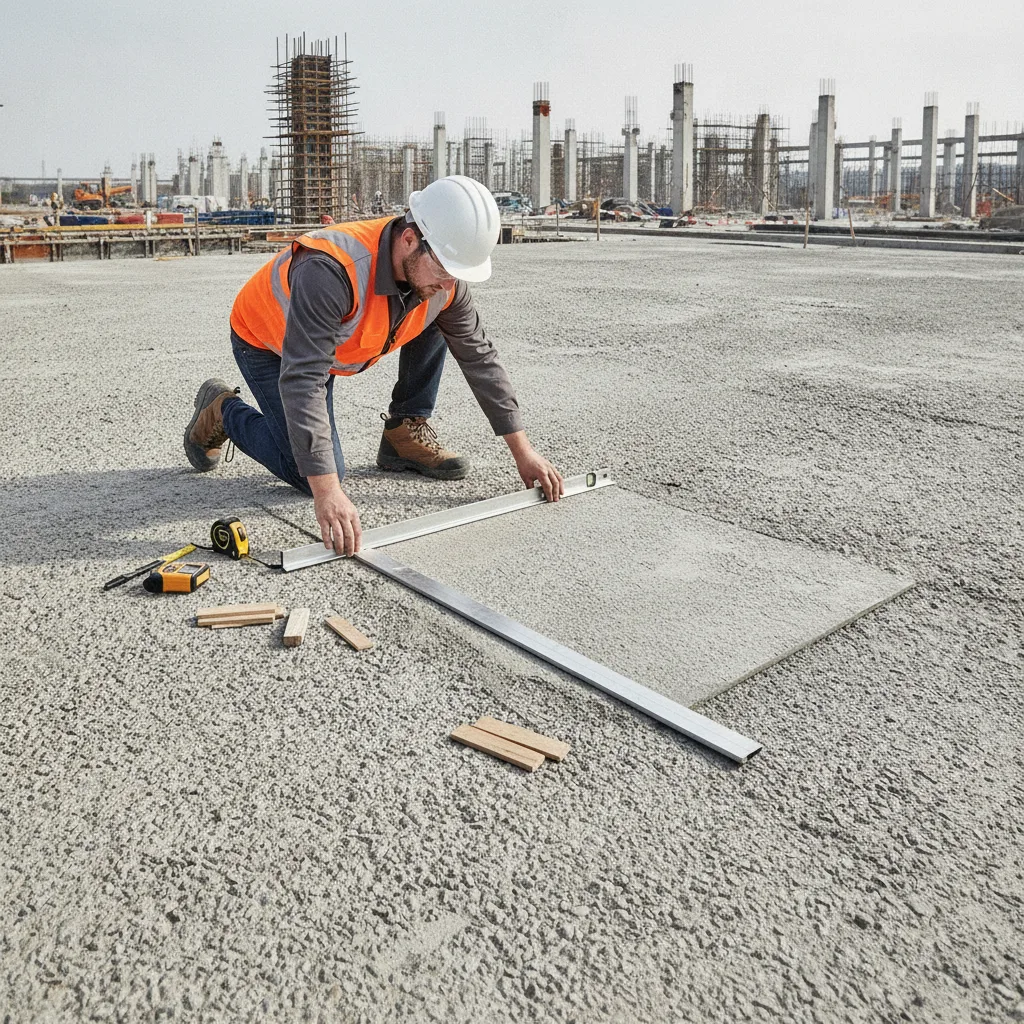

On pose une règle de 2 m sur la dalle en évitant les bords (au moins 20 cm des parois), on multiplie les orientations (longitudinale, transversale, diagonale) et l’on mesure le plus grand vide à l’aide de cales ou d’une jauge ; si ce vide reste inférieur ou égal à la tolérance, la zone est déclarée conforme.
Limites
Couverture incomplète : seuls les emplacements testés sont contrôlés, les défauts intermédiaires peuvent passer inaperçus.
Subjectivité : la pression exercée sur la règle, la lumière ou l’habitude de l’opérateur influencent la mesure.
Temps sur grandes surfaces : répéter le protocole sur un entrepôt ou un parking devient vite irréaliste.
Traçabilité réduite : les relevés se limitent souvent à quelques notes sans cartographie précise.
Contrôle par scanner 3D LiDAR
Fonctionnement

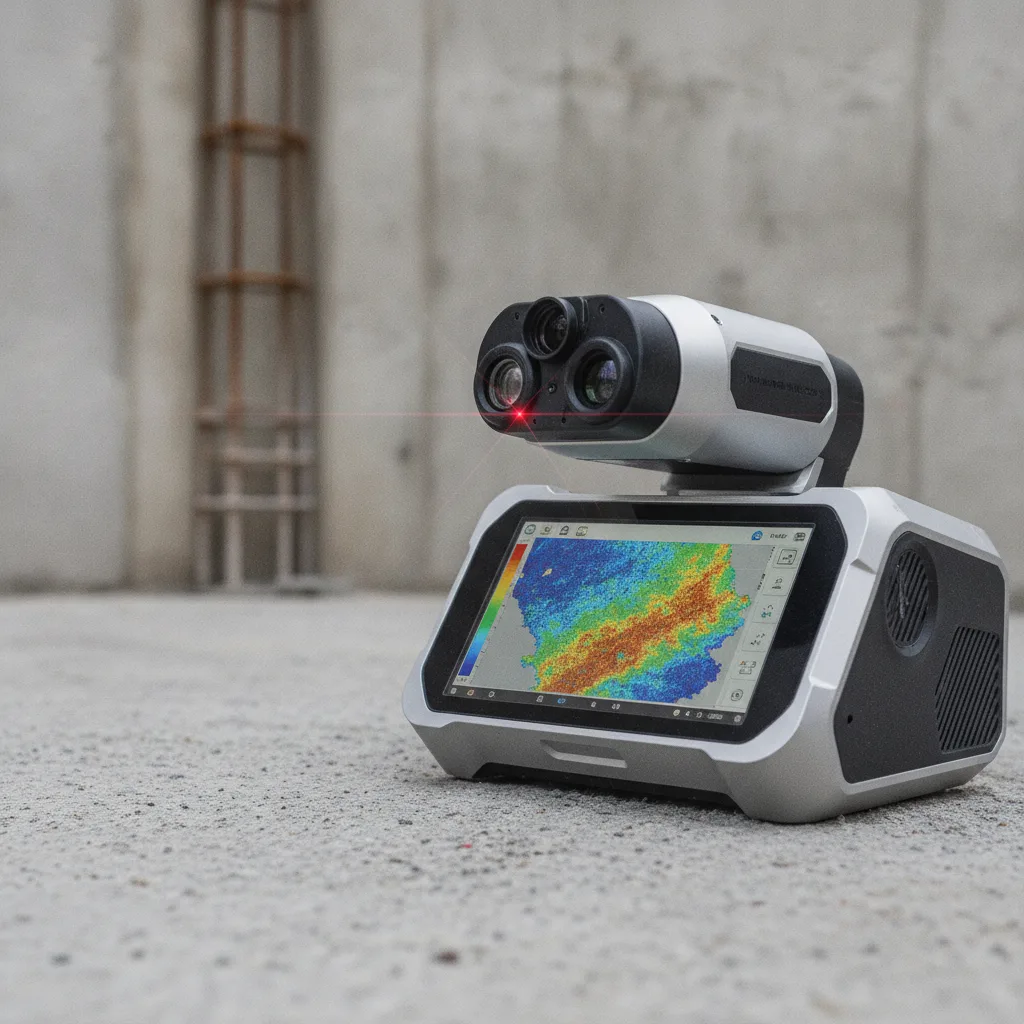

Le scanner LiDAR émet des impulsions laser et mesure le temps de retour afin de constituer un nuage de points géoréférencé et millimétrique. Après assemblage des stations, on obtient la surface complète de la dalle ; l’analyse de planéité et d’horizontalité s’effectue ensuite sur ce modèle.
Avantages concrets
Couverture totale : chaque centimètre carré est mesuré.
Précision millimétrique : idéale pour des tolérances de 3 à 5 mm.
Analyses multiples : planéité, pentes, cubatures, préparation BIM, etc. (voir cubatures et MNT).
Traçabilité : le nuage de points sert de preuve objective en cas de litige.
Méthodologie GEOTOP RESEAUX
Préparation
Analyse du contexte, définition des tolérances et élaboration d’un plan de stationnement pour une couverture optimale, aligné sur les repères topographiques du projet.
Acquisition
Implantation des stations, relevé complet LiDAR et, si besoin, mesures topographiques complémentaires pour garantir aucune zone d’ombre.
Traitement et calculs
Nettoyage du nuage, mise en référence, modélisation de la surface, calcul des écarts, puis génération de cartes de chaleur indiquant les zones conformes et hors tolérance.
Contenu d’un rapport de contrôle
Contexte et objectifs
Description de la dalle, rappel des tolérances et finalités du contrôle.
Méthodologie de mesure
Matériel utilisé, précision visée, schéma des stations et densité de points.
Résultats techniques
Cartes d’écarts en millimètres, statistiques globales, localisation précise des zones hors tolérance ainsi que, le cas échéant, analyse des pentes.
Analyse et recommandations
Synthèse des défauts, propositions de rattrapage (ragréage local ou général) et conseils de contrôle complémentaire (voir études et implantation).
À faire / À ne pas faire
| À faire | À ne pas faire |
|---|---|
| Définir les tolérances dès la conception | Se contenter de quelques passages de règle |
| Choisir la méthode de contrôle et l’inscrire aux pièces marché | Lancer la pose sans contrôle documenté |
| Programmer le contrôle au moment opportun | Sous-estimer l’impact des défauts sur la durée de vie |
| Exiger un rapport clair et cartographié | Se fier uniquement à des constatations visuelles |
FAQ
Comment contrôler la planéité d’une dalle béton ?
Pour un contrôle ponctuel, on place une règle rigide de 2 m sur la dalle, on mesure le vide avec des cales et l’on compare à la tolérance. Pour un contrôle exhaustif, le scanner 3D LiDAR relève la totalité de la surface et calcule les écarts point par point.
Quelle est la tolérance de planéité d’une dalle ?
On rencontre couramment environ 5 mm sous règle de 2 m pour un dallage résidentiel et 3 mm pour un sol industriel. Des tolérances locales de 2 mm sous 20 cm sont parfois exigées. Reportez-vous toujours au cahier des charges et aux DTU.
Que faire si la dalle n’est pas suffisamment plane ?
Un rattrapage local suffit pour des défauts ponctuels ; un ragréage complet est requis si les écarts sont importants ou généralisés. Le rapport 3D aide à cibler et dimensionner les corrections.
Pourquoi utiliser un scanner 3D plutôt qu’une règle de 2 m ?
La règle offre une vision partielle et dépend de l’opérateur. Le scanner 3D couvre 100 % de la surface, fournit une précision millimétrique, une cartographie claire et une traçabilité parfaite pour tous les intervenants.
Un contrôle de planéité par scanner 3D offre un niveau de précision, de traçabilité et de sérénité difficilement atteignable avec les seules méthodes manuelles. En intégrant topographie, géoréférencement et LiDAR, GEOTOP RESEAUX se positionne comme partenaire global, du gros œuvre jusqu’au BIM. Pour approfondir, consultez notre page dédiée au scanner LiDAR et jumeaux numériques.
