Plan de récolement exploitable : éléments clés et bonnes pratiques
En fin de chantier, le plan de récolement est souvent traité comme une formalité administrative. C’est une erreur qui peut coûter cher. Ce document graphique et technique représente l’ouvrage tel qu’il a été réellement exécuté, avec toutes les modifications intervenues par rapport aux plans prévisionnels. Pour les maîtres d’ouvrage, les collectivités et les bureaux d’études, la qualité de ce livrable conditionne directement la sécurité des interventions futures, la conformité réglementaire et l’exploitabilité des données dans les outils métier. Voici ce qui distingue un plan de récolement véritablement exploitable d’un document qui finira dans un tiroir.
Du chantier au SIG : Les 5 éléments clés d’un plan de récolement exploitable
Temps de lecture : ~8 min
Sommaire
Ce qu’est réellement un plan de récolement (et ce qu’il n’est pas)
Définition et rôle du plan de récolement
Un plan de récolement n’est pas une version mise à jour du plan d’exécution. C’est un document produit en fin de chantier qui décrit les travaux tels qu’ils ont été réellement réalisés, en intégrant l’ensemble des écarts constatés par rapport aux plans de projet initiaux. Ces écarts peuvent concerner le tracé des réseaux, la profondeur d’enfouissement, le choix des matériaux ou encore le positionnement des ouvrages annexes.
Ce document fait partie intégrante du DOE (Dossier des Ouvrages Exécutés), remis au maître d’ouvrage à la réception des travaux. Il constitue la mémoire technique de l’ouvrage et sert de référence pour toutes les interventions ultérieures : maintenance, extension, rénovation, travaux de voirie à proximité. Dans les marchés publics, sa production est généralement obligatoire et conditionne l’obtention du certificat de conformité.
La confusion fréquente entre plan de récolement et plan d’exécution est source de risques réels. Un plan prévisionnel ne reflète pas les adaptations imposées par le terrain. Se fier à lui pour localiser un réseau enterré lors de futurs travaux expose à des accidents graves et à des responsabilités juridiques lourdes.

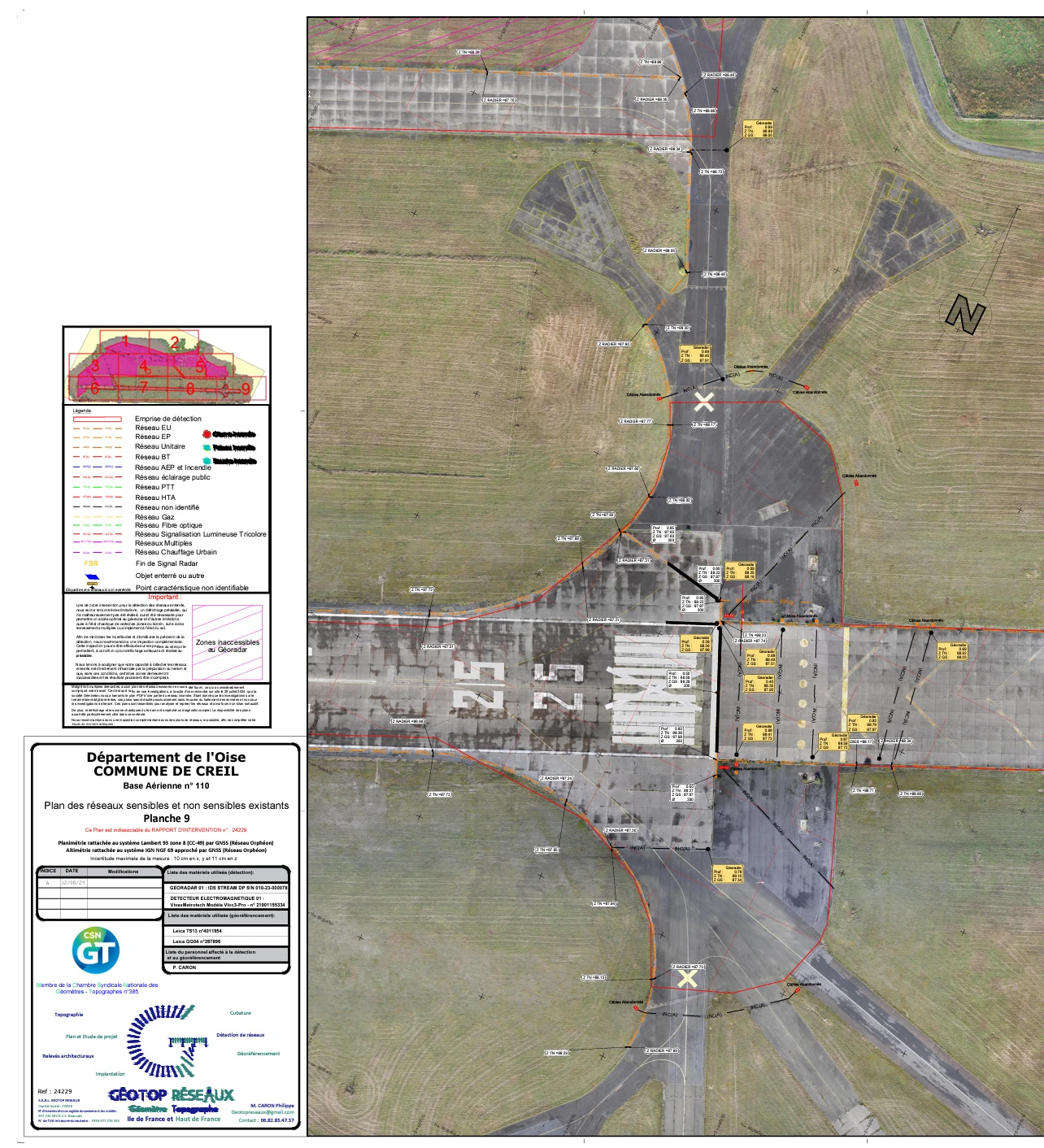

Élément clé n°1 : une précision géométrique conforme à la classe A
Classe de précision A pour le plan de récolement
Depuis le 1er janvier 2020, tous les plans de récolement portant sur des réseaux neufs doivent être réalisés en classe de précision A, soit une tolérance de plus ou moins 40 cm pour les ouvrages rigides. Cette exigence découle de l’arrêté du 15 février 2012 relatif à la cartographie des réseaux enterrés, qui encadre les obligations de géoréférencement dans le cadre de la réforme anti-endommagement.

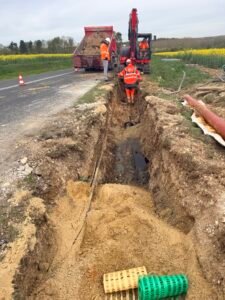

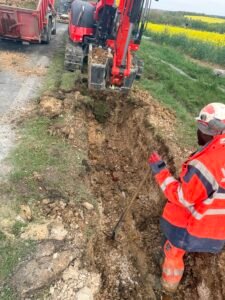

Atteindre la classe A ne s’improvise pas. Elle nécessite un relevé de terrain réalisé avec des instruments de mesure adaptés : GPS topographique différentiel, station totale, ou combinaison des deux selon les conditions d’accès. Les coordonnées planimétriques et altimétriques doivent être mesurées directement sur les ouvrages avant remblaiement, ou obtenues par des méthodes de détection validées lorsque les réseaux sont déjà enfouis.
Un plan de récolement qui ne précise pas la classe de précision atteinte est un plan incomplet. Pour un responsable technique de collectivité ou un conducteur de travaux, c’est un signal d’alerte immédiat : le document ne peut pas être utilisé pour répondre aux obligations DT-DICT sans risque de mise en cause.
Élément clé n°2 : un contenu exhaustif sur les réseaux enterrés
La valeur d’un plan de récolement se mesure d’abord à l’exhaustivité de son contenu. Un document exploitable doit recenser l’ensemble des réseaux effectivement posés, sans exception : eau potable, assainissement, électricité, gaz, télécom, éclairage public, fibre optique. Pour chaque réseau, plusieurs informations sont indispensables.
Voici les données minimales attendues pour chaque réseau :
| Donnée | Contenu attendu |
|---|---|
| Nature et type de canalisation | Matériau, diamètre, pression nominale si applicable |
| Tracé planimétrique | Coordonnées géoréférencées |
| Profondeur / cote altimétrique | Fil d’eau ou génératrice supérieure |
| Organes de sectionnement | Vannes, clapets, regards, boîtes de jonction, branchements |
| Modifications de chantier | Écarts constatés par rapport aux plans prévisionnels |
L’absence de l’une de ces informations n’est pas un détail mineur. Elle peut rendre le document inexploitable pour une intégration SIG ou pour répondre à une demande de renseignements en DT. Les services techniques des collectivités et les syndicats de réseaux sont particulièrement attentifs à ce niveau de complétude, notamment dans la perspective de la mise en conformité cartographique liée au PCRS (Plan de Corps de Rue Simplifié), dont l’échéance réglementaire approche.

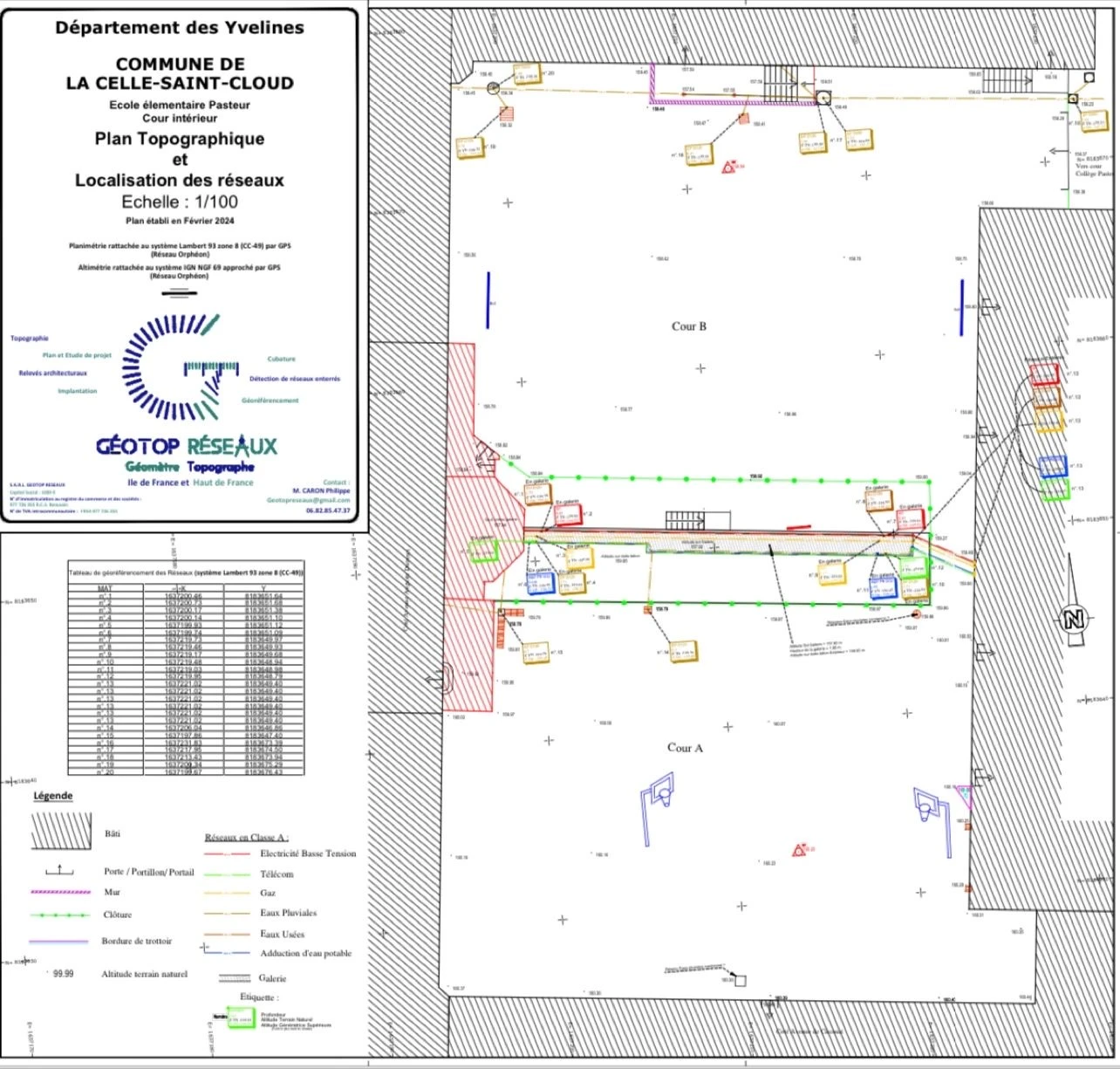

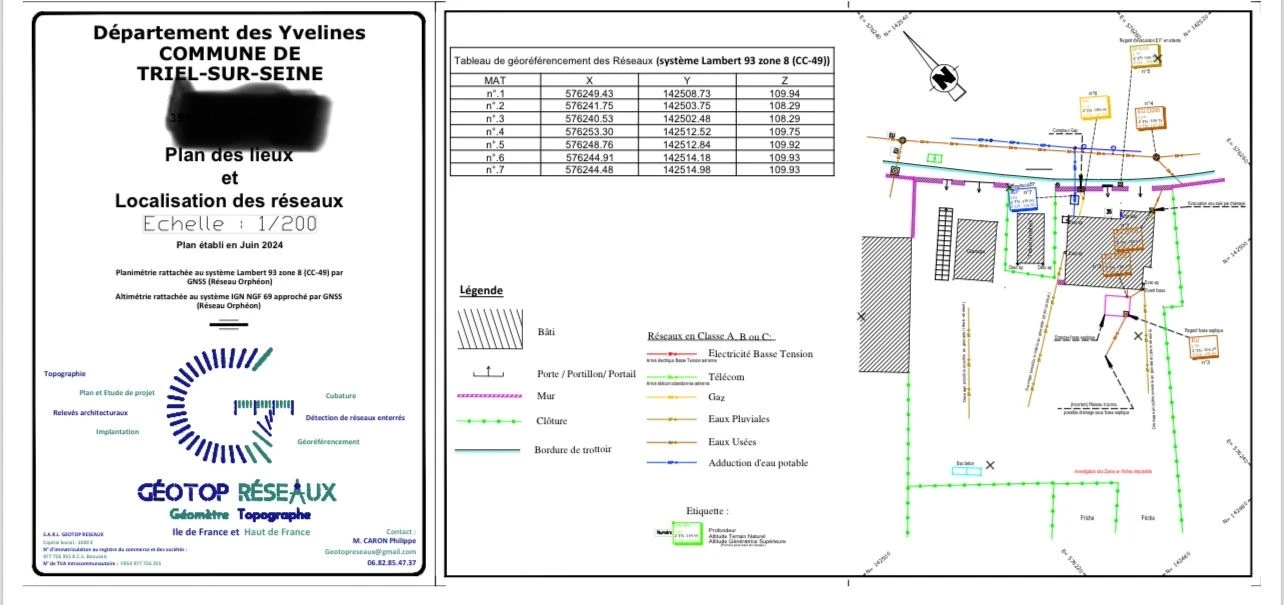

Élément clé n°3 : des données géoréférencées et intégrables au SIG
Géoréférencement et intégration SIG du plan de récolement
Un plan de récolement produit uniquement en PDF ou en format papier est un document figé. Il peut servir de référence visuelle, mais il ne peut pas être intégré dans un système d’information géographique, croisé avec d’autres couches de données ou mis à jour facilement. Pour les collectivités et les gestionnaires de réseaux, cette limite est aujourd’hui inacceptable.
Un livrable véritablement exploitable repose sur des coordonnées exprimées dans un système de référence géodésique reconnu, en France le RGF93 (Lambert 93) pour la planimétrie et le NGF-IGN69 pour l’altimétrie. Ces données doivent être fournies dans un format structuré, compatible avec les logiciels SIG et CAO/DAO utilisés par les équipes techniques : DWG, DXF, Shapefile, GeoJSON ou formats spécifiques selon les cahiers des charges.
C’est précisément à ce niveau que la topographie joue un rôle central et transversal. Le géoréférencement des ouvrages n’est pas une étape optionnelle : c’est le socle qui permet à toutes les données collectées sur le terrain de devenir exploitables, partageables et pérennes. Un plan de récolement bien géoréférencé peut être intégré directement dans le SIG communal, utilisé pour alimenter le PCRS ou servir de base à un jumeau numérique de réseau.
Élément clé n°4 : un format livrable adapté aux usages réels
La question du format de livraison est souvent négligée dans les cahiers des charges, au détriment de l’exploitabilité finale du document. Un plan de récolement doit être pensé en fonction des usages concrets auxquels il est destiné, pas seulement en fonction des habitudes du prestataire.
Pour un bureau d’études ou un maître d’œuvre, le format CAO (DWG ou DXF) est indispensable pour intégrer les données dans les plans d’ensemble ou les maquettes numériques. Pour un service technique de collectivité, le format SIG (Shapefile, GeoPackage) permet une intégration directe dans les outils de gestion du patrimoine réseau. Pour un maître d’ouvrage ou un archiviste, un PDF géoréférencé haute résolution constitue une référence lisible et durable.
Un livrable de qualité prévoit généralement plusieurs exemplaires dans des formats complémentaires, accompagnés d’une notice de lecture et d’un rapport de précision documentant les méthodes utilisées. Cette approche multi-format n’est pas un luxe : elle garantit que le document reste utilisable quelle que soit l’évolution des outils informatiques de l’organisation cliente.
Élément clé n°5 : une traçabilité des méthodes de détection utilisées
Un plan de récolement ne vaut que ce que valent les données qui l’ont alimenté. Lorsque des réseaux ont été détectés après enfouissement (par exemple pour compléter ou corriger un récolement existant), la méthode de détection utilisée doit être explicitement documentée dans le rapport associé au plan.
Les méthodes disponibles ne présentent pas les mêmes performances selon la nature des réseaux. La radio-détection électromagnétique est efficace sur les réseaux conducteurs (électricité, télécom), mais ne permet pas de localiser les canalisations non conductrices comme les réseaux en PVC (eau potable, pluvial, gaz en polyéthylène). Pour ces derniers, le géoradar (GPR) est nécessaire, éventuellement complété par l’introduction de sondes de localisation. La détection des réseaux enterrés mobilise donc plusieurs techniques complémentaires, dont le choix doit être justifié et tracé.
Cette traçabilité est essentielle pour deux raisons. D’une part, elle permet à l’utilisateur du plan d’évaluer le niveau de confiance accordable à chaque donnée. D’autre part, elle constitue une protection juridique pour le maître d’ouvrage et le prestataire en cas de sinistre lors de travaux ultérieurs. Un plan de récolement sans mention des méthodes de mesure et de détection employées est un document dont la valeur probante est limitée.
Qui est responsable de produire ce document et dans quel cadre
La responsabilité de la production du plan de récolement incombe généralement à l’entreprise principale chargée des travaux, qui doit le remettre au maître d’ouvrage dans le cadre du DOE. En pratique, cette production est souvent sous-traitée à un géomètre-expert ou à un spécialiste de la topographie et de la cartographie, qui dispose des instruments et des compétences nécessaires pour atteindre les niveaux de précision réglementaires.
Pour les établissements recevant du public, l’article R.462-7b du Code de l’urbanisme rend le plan de récolement obligatoire, notamment pour le repérage des réseaux enterrés (eau, gaz, électricité, téléphone). Dans certains projets sensibles, comme les ERP, ce document est établi en lien avec le directeur départemental des services d’incendie et de secours, afin de garantir une connaissance précise des réseaux pour les opérations de secours.
Pour les collectivités et les syndicats de réseaux, la mise en conformité cartographique dans le cadre du PCRS impose de disposer de plans de récolement à jour, géoréférencés et précis. Les relevés topographiques constituent le socle technique de cette mise en conformité, au même titre que les investigations complémentaires menées sur les réseaux existants dont la classe de précision est insuffisante ou inconnue.
Il est utile de rappeler que le plan de récolement est édité en plusieurs exemplaires, généralement trois, destinés respectivement au propriétaire, à l’administration et au maître d’ouvrage. Cette règle simple est souvent oubliée dans la pratique, ce qui peut compliquer les démarches administratives ultérieures.
FAQ
Quelle est la différence entre un plan de récolement et un plan d’exécution ?
Le plan d’exécution décrit les travaux tels qu’ils sont prévus avant le démarrage du chantier. Le plan de récolement, lui, décrit les travaux tels qu’ils ont été réellement réalisés, en intégrant toutes les modifications intervenues pendant la construction. Ces deux documents peuvent être très proches si le chantier s’est déroulé sans écart, ou significativement différents si des adaptations ont été nécessaires en cours de réalisation. Seul le plan de récolement a valeur de référence pour les interventions futures.
Le plan de récolement est-il toujours obligatoire ?
Il est obligatoire dans plusieurs cas précis. Pour les réseaux enterrés, l’arrêté du 15 février 2012 impose sa production avec un niveau de précision conforme à la classe A depuis le 1er janvier 2020. Pour les établissements recevant du public, le Code de l’urbanisme l’exige. Dans la majorité des marchés publics, il conditionne l’obtention du certificat de conformité. En dehors de ces cas, son établissement reste fortement recommandé pour toute infrastructure dont la maintenance ou l’extension est envisagée.
Pourquoi un plan de récolement en PDF n’est-il pas suffisant ?
Un fichier PDF est un document figé, non structuré et non géoréférencé dans le sens technique du terme. Il ne peut pas être intégré dans un SIG, croisé avec d’autres données spatiales ou mis à jour de façon incrémentale. Pour les collectivités, les syndicats de réseaux et les bureaux d’études, un livrable exploitable doit être fourni dans des formats structurés (DWG, DXF, Shapefile, GeoPackage) avec des coordonnées exprimées dans les systèmes de référence officiels français. Le PDF peut accompagner ces formats comme document de consultation, mais ne peut pas les remplacer.
Combien de temps faut-il conserver un plan de récolement ?
Il n’existe pas de durée légale unique applicable à tous les cas. En pratique, ce document doit être conservé aussi longtemps que l’ouvrage ou le réseau auquel il se rapporte est en service, et idéalement au-delà, pour couvrir d’éventuels litiges. Pour les collectivités, les plans de récolement des réseaux publics sont des documents d’archives à conserver sans limitation de durée. Pour les maîtres d’ouvrage privés, une conservation de dix ans minimum est généralement recommandée, en cohérence avec la garantie décennale.
Plan de récolement exploitable : précision, géoréférencement et traçabilité
Un plan de récolement exploitable n’est pas simplement un document remis en fin de chantier pour satisfaire une obligation contractuelle. C’est un actif technique dont la qualité conditionne la sécurité des interventions futures, la conformité réglementaire et la capacité des organisations à gérer leur patrimoine réseau de façon efficace. Précision géométrique conforme à la classe A, exhaustivité du contenu, géoréférencement rigoureux, formats adaptés aux usages SIG et CAO, traçabilité des méthodes de détection : ces cinq exigences ne sont pas négociables pour un document qui sera consulté pendant des années, voire des décennies. Pour aller plus loin sur les méthodes de détection et de géoréférencement qui alimentent ces livrables, découvrez les prestations de GEOTOP RESEAUX.
